Operator IsFirstPixel

Operator Library: Synchronization

Operator IsFirstPixel 用於標記行中的第一個像素（在 line mode 下）或影格中的第一個像素（在 frame mode 下）。 對於行／影格的每個第一個像素，該 operator 會在其輸出連接埠 IsFirstO 上輸出 1。

空白行：如果 operator 收到空白行，它也會輸出空白行。 在這種情況下，IsFirstO 不會設為 1。

空白影格：如果 operator 收到空白影格，它也會輸出空白影格。 在這種情況下，IsFirstO 不會設為 1。

Operator IsFirstPixel 是一個 O 型 operator。輸入連接埠 I 上收到的像素值不會被解譯。

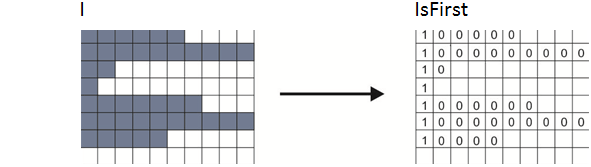

範例（參數 Mode = Line）：

[備註] Parallelism > 1

如果 parallelism > 1，則只有 parallelism 中的第一個像素會在輸出連接埠 IsFirstO 上標記為 1。 所有其他 parallelism 元件均為 0。

範例：如果 Parallelism = 4，則 IsFirstO 在第一個像素處為 0x1， 在所有其他情況下為 0。

I/O Properties

Property Value
Operator Type O
Input Link I, data input
Output Link IsFirstO，針對行／影格中的第一個像素輸出 1，對於所有其他像素輸出 0

支援的 Link 格式

Link Parameter Input Link I 輸出連接埠 IsFirstO
Bit Width [1, 63] 1
Arithmetic {unsigned, signed} unsigned
Parallelism any as I
Kernel Columns any 1
Kernel Rows any 1
Img Protocol {VALT_PIXEL0D, VALT_LINE1D, VALT_IMAGE2D} as I
Color Format {VAF_COLOR, VAF_GRAY} VAF_GRAY
Color Flavor any FL_NONE
Max. Img Width any1 as I
Max. Img Height any as I

1

最大影像寬度必須能被 parallelism 整除。

參數

模式
Type 靜態或動態寫入參數
Default Frame
Range {Line, Frame}

如果設為 "Line"，operator 會標記 行中的第一個像素。 對於行的每個第一個像素，該 operator 會在其輸出連接埠 IsFirstO 上輸出 1。

如果設為 "Frame"，operator 會標記 影格中的第一個像素。 對於影格的每個第一個像素，該 operator 會在其輸出連接埠 IsFirstO 上輸出 1。

您可以將此參數設為靜態或動態。 當您將該參數用作動態參數時： 系統會實作一個影子暫存器，並在

  • 兩個影像之間（當 I 為 VALT_IMAGE2D 時）、

  • 兩行之間（當 I 為 I 為 VALT_ LINE1D 時）、

  • 直接（當 I 為 I 為 VALT_ PIXEL0D 時）、

以及重設時套用變更。在此之前，將使用舊值。

使用範例

以下範例顯示了 operator IsFirstPixel 的使用方式：
