VisualApplets 提供了一個用於 applet 設計的圖形化使用者介面，無需任何程式設計或手稿編寫。其直觀的工作流程讓使用者無需編寫程式碼即可建立複雜的影像處理設計。此工具旨在讓沒有程式設計背景的使用者也能輕鬆上手。
此外，對於偏好使用手稿或透過命令列工作的使用者，VisualApplets 也提供了 'Command Line Options' 和 scripting options。
VisualApplets 主視窗由以下列和面板組成：
主選單列提供對程式功能的直接存取。使用工具列按鈕可快速存取重要功能。您可以在 → → 中變更工具列圖示的大小：
三個面板提供了不同的資訊與功能：
-
設計面板：設計面板會顯示您的 VisualApplets 專案。您隨時會有一個主要的設計視窗，但根據專案的結構，您可能還會同時處理多個子視窗。在 選單中，可以選擇多種檢視方式（平鋪、階層、標籤頁檢視）。 使用您在 → ( Ctrl+F8 ) 中找到的選單項目，您可以輕鬆選擇目前想要處理的設計圖表視窗。
-
資訊面板：在主程式視窗的預設設定中，資訊面板會隨時顯示。它在標籤頁檢視中提供不同的資訊視窗：
-
專案資訊
-
模組資訊
-
參數資訊
-
DRC 日誌
-
建置日誌
-
說明
（有關各個資訊視窗的詳細資訊，請參見下文。）
-
-
程式庫面板：在主程式視窗的預設設定中，程式庫面板會隨時顯示。它在標籤頁檢視中提供三個程式庫視窗：
-
Operator Library：Operator Library 是一系列子程式庫的集合，其中包含 VisualApplets operator，亦即個別的影像處理功能。
-
User Library：User Library 可以包含具有使用者定義 operator 組合（階層式方塊）的自訂程式庫。如需詳細資訊，請參閱 'User Libraries'。
-
Custom Library：若要將 operator 匯入 Custom Library，請參閱 'Custom Operator Libraries'。
-
![[提示]](../common/images/admon/tip.png)
本主題提供有關 的資訊。 包含以下檢視畫面：

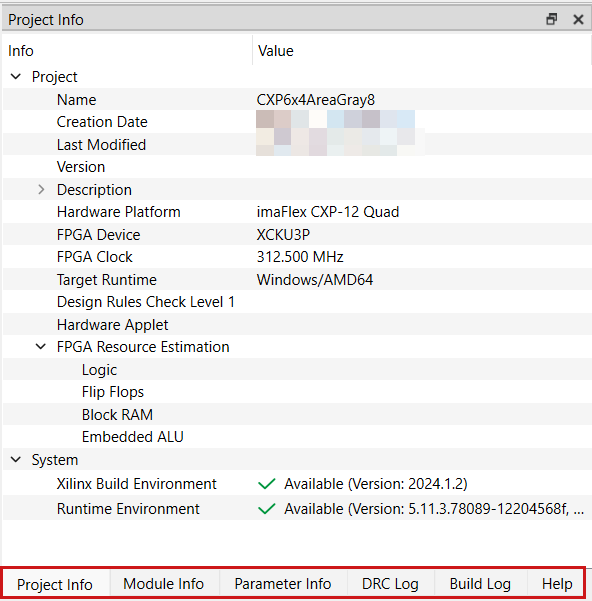

「Project Info」視窗總結了目前專案的相關資訊。
提供以下資訊：
-
Name：專案名稱（= 檔案名稱）
-
Creation Date：建立日期
-
Last Modified：最後修改日期
-
Version：專案的版本號碼；此項目可從 → 選單進行編輯（請參閱 'Project Properties'）
-
Description：專案的文字描述；此項目可從 → 選單進行編輯（請參閱 'Project Properties'）
-
Type：顯示目標硬體上目前使用的 FPGA 類型（請參閱 'Target Hardware Porting'）
-
Target Runtime：顯示目標執行階段（請參閱 'Target Runtime'）
-
Design Rules Check Level 1：顯示所發現的錯誤或成功的執行情況（請參閱 'Design Rules Check'）
-
Hardware Applet：顯示是否存在硬體小程式。如果 VisualApplets 先前已產生該專案的 HAP 檔案，系統會勾選此項目。
-
Resources：顯示資源估算結果。另請參閱 'FPGA Resource Estimation'。
-
System：顯示所找到的 Xilinx 版本、可用的 Framegrabber SDK 版本以及 Framegrabber SDK 安裝目錄。VisualApplets 會使用此資訊來建置 HAP 以及進行最終的 HAP 輸出。如需詳細資訊，請參閱 'Build'。
Module Info 視窗會顯示專案中使用的所有模組清單（前提是該視窗的輸入欄位為空白）。此清單根據專案的階層架構進行組織。
在 Module Info 視窗中，您可以輕鬆搜尋特定的模組或模組類型。這在處理大型設計時非常有用。在開始搜尋之前，您應該定義篩選設定：
-
如果您要搜尋您為模組指定的個人化名稱，請啟用「Names」。
-
如果您要搜尋模組類型（即您目前正在搜尋其執行個體的 Operator 名稱），請啟用「Types」。
現在您可以輸入搜尋字詞。只需輸入名稱的一部分即可。按一下 Module Info 視窗中列出的其中一個模組，即可將對應的設計視窗帶入焦點（在設計面板中），並選取並反白顯示該模組。
Parameter Info 檢視畫面會顯示作用中設計的所有參數及其 Operator。您也可以在 Parameter Info 檢視畫面中編輯參數。
Parameter Info 檢視提供搜尋功能，可讓您搜尋參數、參數值或算子名稱。您可以使用 Runtime Parameter Only 篩選條件來僅顯示動態參數，也就是您可在執行階段進行編輯的參數。
DRC Log 視窗會顯示上一次設計規則檢查 (Design Rules Check) 的結果。按一下警告/錯誤訊息下方列出的其中一個模組名稱，即可將各自的設計視窗帶到前景（位於設計面板中），並選取並突顯該模組。
Help 視窗提供關於個別算子的內容相關說明。
若要開啟內容相關說明，您可以：
-
直接在設計中選取您要取得其資訊的算子，然後按下 F1，即可在 Help 視窗中開啟並顯示對應的資訊。
-
從 Operator Library 視窗中選取算子。Help 視窗將一律顯示目前所選項目的說明。
如果您在任何其他視窗中按下 F1 或按一下說明按鈕，就會開啟針對目前所選視窗或功能的內容相關使用者手冊說明。當然，您也可以直接從本使用者文件中存取算子說明。請參閱 Operator Reference。
程式庫面板以標籤頁檢視方式顯示 Operator Library 視窗、User Library 視窗和 Custom Library 視窗。
所有程式庫（Operator Library、User Library 以及 Custom Library 與其所有子程式庫）皆以樹狀結構組織。每個程式庫都包含算子。
您可以透過選取「Tree」、「List」或「Icon」檢視來變更結構的視覺化呈現方式。
您可以在搜尋欄位中輸入搜尋字串，以篩選清單並僅顯示所需的算子。例如，輸入 Camera 將會列出名稱中包含 camera 的所有算子。
Operator Library 是包含 VisualApplets 算子（即個別影像處理功能）的子程式庫集合。
您可以在 Operator Library 視窗中按一下算子名稱，並按一下資訊面板中的 Help 標籤頁，即可取得每個算子的詳細資訊。
關於如何將新算子新增至圖表，請參閱 'Inserting Operators'。所有算子的詳細說明文件請參閱 Operator Reference。
User Library 可以包含具有使用者定義之算子組合（階層方塊）的自訂程式庫。如需詳細資訊，請參閱 'User Libraries'。
若要將運算子匯入 Custom Library，請參閱 'Custom Operator Libraries'。
您有多種選項可根據個人偏好調整 VisualApplets 的主程式視窗：
您可以在主視窗的 中取消固定圖表頁籤，讓設計內容顯示於浮動視窗中。透過此功能，您可以使用多個螢幕來編輯設計。此功能可透過以下三種方式存取：
-
透過右鍵功能表：
-
在頁籤上按一下滑鼠右鍵。
-
按一下 。
-
-
使用 按鈕：
-
將滑鼠游標懸停在頁籤上，即可顯示位於 按鈕左側的 按鈕。
-
按一下 按鈕。
-
-
滑鼠左鍵雙擊：
-
在頁籤上按兩下滑鼠左鍵。
-
取消固定的圖表視窗可以像一般 Windows 視窗一樣自由使用與排列。
![[備註]](../common/images/admon/note.png) |
未儲存視窗狀態 |
|---|---|
|
儲存設計時，不會儲存視窗狀態。因此，載入設計時將不會包含取消固定的視窗。 這也適用於關閉取消停駐 Windows 的 與 功能。 |

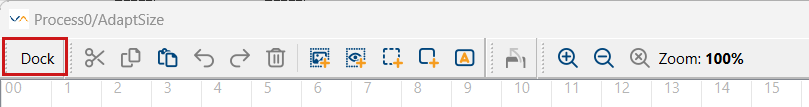

若要重新停駐浮動視窗，取消停駐視窗的工具列中提供了一個 按鈕。此按鈕會將圖表視窗停駐到作用中顯示區域的最後一個位置。
您可以在主視窗內分割 ，這會在主視窗中並排顯示圖表標籤頁。此功能允許您同時檢視和編輯多個圖表標籤頁。
若要分割您的 ：

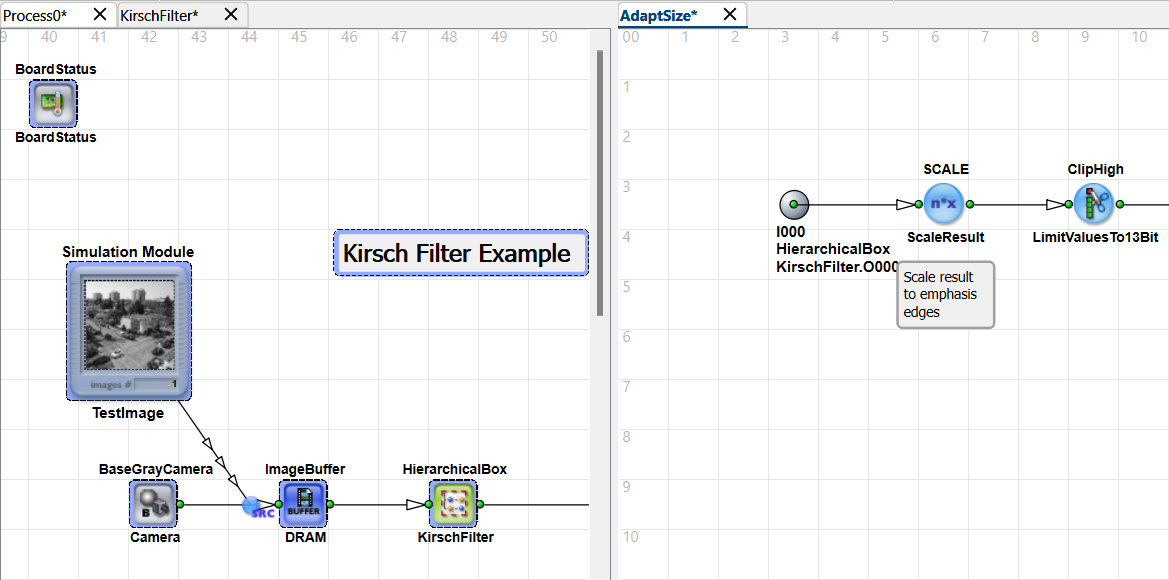

因此，圖表標籤頁將並排顯示在主視窗中：
若要結束分割檢視，請在捷徑功能表中選取 。這會將所有圖表視窗標籤頁從選定的顯示區域移至另一個顯示區域。
|
未儲存視窗狀態 |
|---|---|
|
儲存設計時，不會儲存視窗狀態。因此，載入設計時將不會包含分割檢視。 這也適用於關閉分割檢視的 與 功能。 |
VisualApplets 專案可能包含多個處理程序 (Process)。處理程序是圖表的最高層級，可以包含任意數量的運算子與 hierarchical boxes。每個處理程序都可以個別啟動和停止。

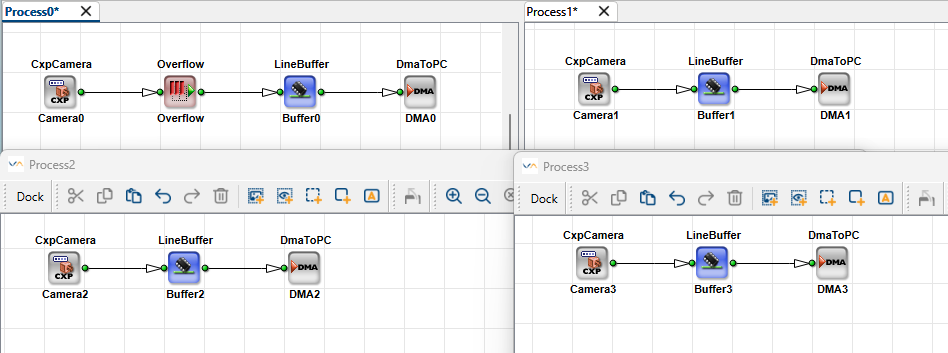

使用四個處理程序的一個很好範例是四相機應用程式，例如 examples\Acquisition\BasicAcquisition\iF-CXP12-Q\QuadCXP12x1AreaGray8.va 請參閱下圖。圖中顯示了四個處理程序，每個處理程序中均包含一個相機、一個 buffer 和一個 DMA operator。
使用此 applet 時，可以分別啟動和停止所有這四個處理程序（即所有四個相機）。如果所有四個相機都在同一個處理程序中，則必須同時啟動和停止它們，因為必須始終啟動處理程序的所有 DMA。
若要深入了解如何在硬體上使用 VisualApplets applets，請參閱「Running Your Applet on Hardware」一節，以及／或Framegrabber SDK documentation。
以下是 VisualApplets 中可用所有捷徑的列表。
| 捷徑 | 選單項目 |
|---|---|
| Ctrl+N | → |
| Ctrl+O | → |
| Ctrl+S | → |
| Ctrl+P | → |
| Ctrl+Q | → |
| Ctrl+Z | → |
| Ctrl+Shift+Z | → |
| Ctrl+Z | → |
| Ctrl+X | → |
| Ctrl+C | → |
| Ctrl+V | → |
| Del | → |
| F2 | → |
| Ctrl+I | → |
| Mouse 3+ | → |
| Ctrl+F | → |
| F9 | → |
| Ctrl+F7 | → |
| Ctrl+F8 | → |
| F7 | → |
| F5 | → |
| F11 | → |
| Ctrl++ | → |
| Ctrl+- | → |
| Ctrl+Mouse wheel up | → |
| Ctrl+Mouse wheel down | → |
| Ctrl+Return | → |
| Backspace | → |
| Ctrl+Space | → |
| Ctrl+Arrow Right | → |
| Ctrl+Arrow Left | → |
| Drag+Drop |
表 1. 主程式視窗快捷鍵列表
VisualApplets 提供了一些命令列引數，以便在批次檔等情境中使用 VisualApplets，或將程式連結至系統環境中。
語法遵循以下格式：
<VISUALAPPLETSINSTALLDIR>\VisualApplets <-COMMAND> <ARGUMENTS>
指令及其對應的預期引數列於下表中：
| 命令列 | 引數與含義 |
|---|---|
|
-file |
執行儲存在指定 Tcl 工序指令中的指令。 引數：
|
|
-compile |
載入指定的檔案並建立 applet。系統將根據設計規則檢查此設計。 引數：
|
|
-sdk |
產生 SDK 範例（C 原始程式碼），用於透過 Framegrabber SDK 使用 applet。系統將針對設計規則檢查設計。 引數：
|
|
-KeepSyntheseTraceFiles |
產生硬體 applet 時的額外選項。建置完成後，保留中繼檔案（在建置過程中建立）以進行追蹤。 |
|
<VA file name> |
載入指定的 VisualApplets 設計檔案。 例如，在指派 引數：
|
表 3. 命令列選項與相應引數
