該 HierarchicalBox 運算子是VisualApplets 中的一種特殊運算子，可協助建構設計結構。 顧名思義，此運算子具有「方塊」的功能。您可以標記設計中的某個部分，並將其設為 階層化方塊的內容。
在設計中，階層式方塊會以運算子實例（即HierarchicalBox 運算子）的形式顯示。 您可以在獨立的設計視窗中檢視並編輯階層式方塊的內容。
階層式方塊包含運算子與連結的組合，並能將其連接至任意數量的輸入與 輸出連結。 使用 HierarchicalBox 模組，可讓您
-
讓您的設計結構非常清晰，並要
-
管理模組群組。
在設計面板中，HierarchicalBox模組以 M 型運算子（橢圓形）的形式顯示； 然而，其行為取決於層級方塊內的運算子。

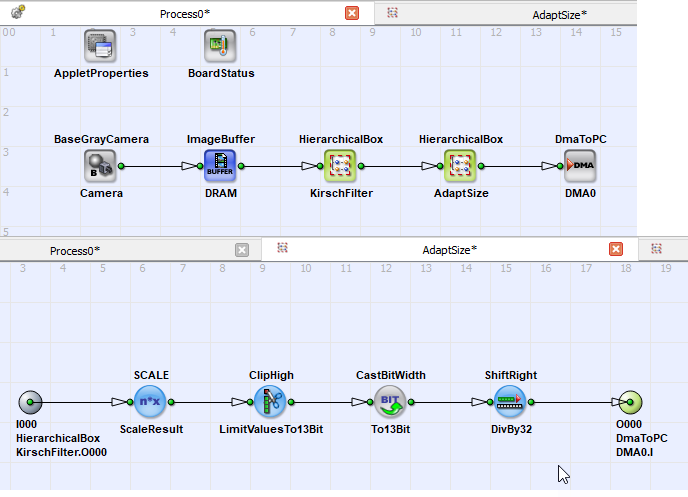

下圖展示了一個HierarchicalBox 的範例。 如您所見，層級方塊中所包含的運算子會顯示在一個獨立的設計視窗中。 根據視窗設定的不同，可以像範例中所示那樣同時檢視這兩張圖。 請參閱 《使用者介面》VisualApplets ，以瞭解如何安排圖表視窗的相關資訊。
有幾種方法可以新增階層式方塊：
-
將設計中的某個部分設定為階層式方塊：
-
選取您設計中要組裝成階層式方塊的模組。（按下鍵盤上的 STRG 鍵，然後點擊 您要組裝的模組。）
-
按住 STRG 鍵，並在設計視窗的空白處按右鍵，即可開啟快顯選單。
-
從快顯選單中，選擇 。
系統會建立一個新的階層式方塊，其中包含所有已選取的模組及其對應的入站與出站連結。
-
雙擊一個階層方塊，即可開啟顯示該階層方塊實作的圖表視窗。
-
-
定義一個空的階層式方塊：
-
從「Base」函式庫中選取HierarchicalBox運算子，並將其新增至您的設計中，或者
在圖表的空白處按右鍵，然後選取 → ，或
選擇 → ，或
選取圖示
表格中顯示 編輯 工具列。
-
在彈出的視窗中，請設定新建立的HierarchicalBox 的輸入與輸出連結數量。
-
按一下 。
HierarchicalBox模組已插入您的圖中； 它具有您剛才指定的輸入與輸出埠數量。
-
雙擊階層式方塊模組，以開啟其設計視窗。
-
將您希望在層級方塊中包含的運算子加入其中。
-
請透過連結線，將方框中的設計與方框的輸入及輸出埠連接起來。
-
若要返回包含「階層式方塊」模組的流程之設計視窗：
若要回到層級結構中：
-
Select → ( Backspace ) 或點擊 升起車窗 按鈕
in the 檢視 工具列。
要開啟模組的屬性：
-
在階層框上按右鍵，並從快顯選單中選取「屬性」。 在此處，您可以檢視及編輯該階層框中可供參數化的參數。
有關如何將深層嵌套於受保護的分層方塊內 （或嵌套於另一個受保護的分層方塊中的受保護分層方塊內） 的參數，使其在此層級可見且可使用，請參閱《運算子參考》中的「參數」函式庫。
您可以透過複製與貼上，重複使用層級方塊。 每個層級方塊的實例都與其同級元素相互獨立，也就是說， 若您對其中一個複製的層級方塊進行變更，這不會影響其他實例。
有關如何將階層式方塊用作函式庫元素及受保護函式庫元素的資訊，請參閱「建立使用者函式庫元素」一節。
您可以隨時為您的階層式方塊新增輸入和輸出連接埠。若要新增連接埠：
-
導航至顯示階層式方塊模組的設計視窗。
-
將滑鼠游標移至輸入埠（若要插入輸入埠），或移至輸出埠（若要插入 輸出埠），以 使該埠被標示出來。
-
在該埠上按右鍵。
-
從快顯選單中，選擇 或 。
新埠已插入，並被賦予預設名稱。若要為該埠指定自訂名稱，請使用快顯選單項目 （參見下文）。
您可以隨時刪除層級方塊的輸入或輸出連接埠。若要刪除連接埠：
-
導航至顯示階層式方塊模組的設計視窗。
-
將滑鼠游標移至您要刪除的連接埠， 使其被標示出來。
-
在該埠上按右鍵。
-
從快顯選單中，選取 。
該埠已被刪除。
為了提高設計的可讀性，您可以為階層式方塊的輸入埠和輸出埠命名：
-
導航至顯示階層式方塊模組的設計視窗。
-
將滑鼠游標移至您要重新命名的連接埠上，使其被標示出來。
-
在您要重新命名的埠上按右鍵。
-
從快顯選單中，選擇 。
-
在對話方塊中 中，輸入該埠的名稱。
-
按一下 。

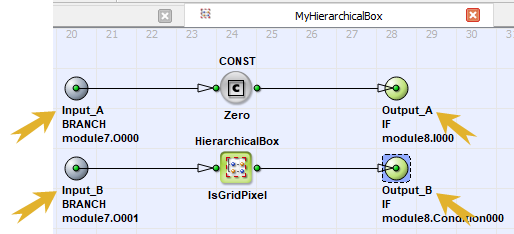

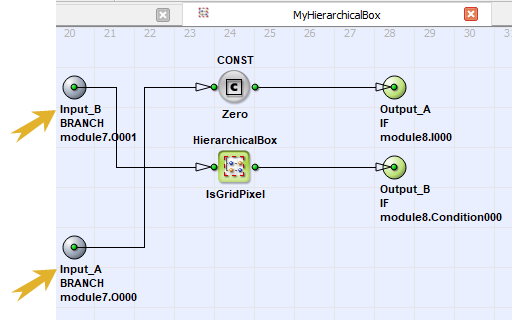

例如，在階層式方塊模組的設計視窗中，即可看到這個新名稱：
