Operator Library: Signal
運算子 RxSignalLink 用於接收來自同一設計中 TxSignalLink 運算子的信號資料。
兩個運算子可在沒有連接線的情況下建立連接。 這對於行程間通訊非常有用，例如在不同階層方塊之間建立連接，而無需繪製連接線和回授。
參數 Channel_ID 定義了一個通道 ID，用於定址發送的 TxSignalLink 運算子。 參數值必須與同一設計中某個 TxSignalLink 運算子的 ID 相符。 設計中的多個 RxSignalLink 運算子可以共用相同的通道 ID。

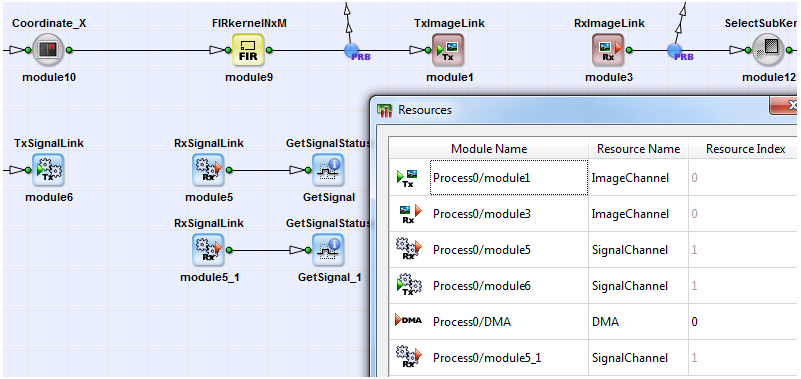

設計中的每個 RxSignalLink 運算子都透過一個通道 ID 與正好一個 TxSignalLink 運算子相連。 在 VisualApplets 的 Resource Dialog 中，您可以發現每個 TxSignalLink 運算子都獨佔使用一個 SignalChannel 資源。 資源 SignalChannel 允許控制將個別 TxSignalLink 運算子指派給一個或多個 RxSignalLink 運算子的作業。
此運算子不支援 VisualApplets 功能模擬。
| Link Parameter | Output Link O |
|---|---|
| Bit Width | 1 |
| Arithmetic | unsigned |
| Parallelism | 1 |
| Kernel Columns | 1 |
| Kernel Rows | 1 |
| Img Protocol | VALT_SIGNAL |
| Color Format | VAF_GRAY |
| Color Flavor | FL_NONE |
| Max. Img Width | any |
| Max. Img Height | any |
以下範例展示了 RxSignalLink 運算子的使用方式：
