Operator Library: Signal

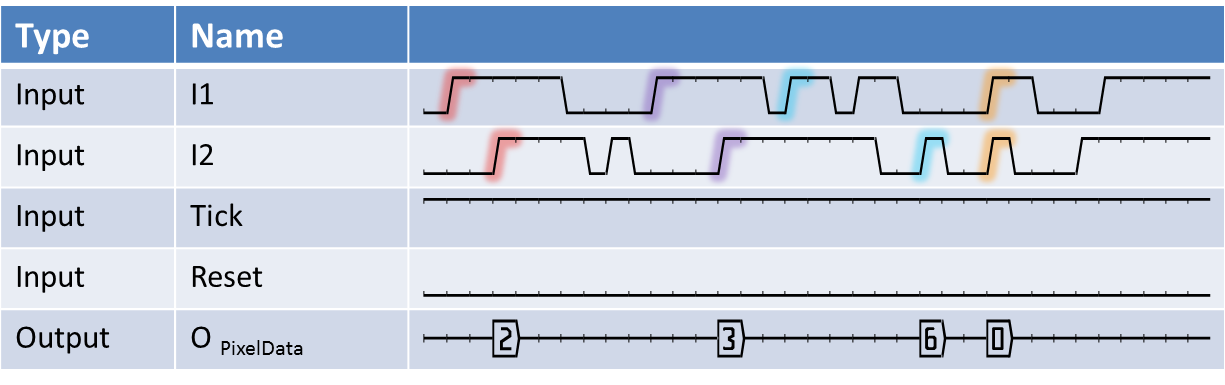

此運算子測量輸入鏈路 I0 上的訊號上升沿與輸入鏈路 I1 上的訊號上升沿 之間的延遲。 結果會以像素值的形式輸出至輸出鏈路 O。 因此，輸出 O 為 VALT_PIXEL0D 像素資料流。 輸出鏈路的位元寬度可調整，並代表最大可能的延遲值。 若實際延遲超過輸出值範圍，則該延遲值將被截斷至最大可能值。 下圖波形說明了此運算子的運作行為。

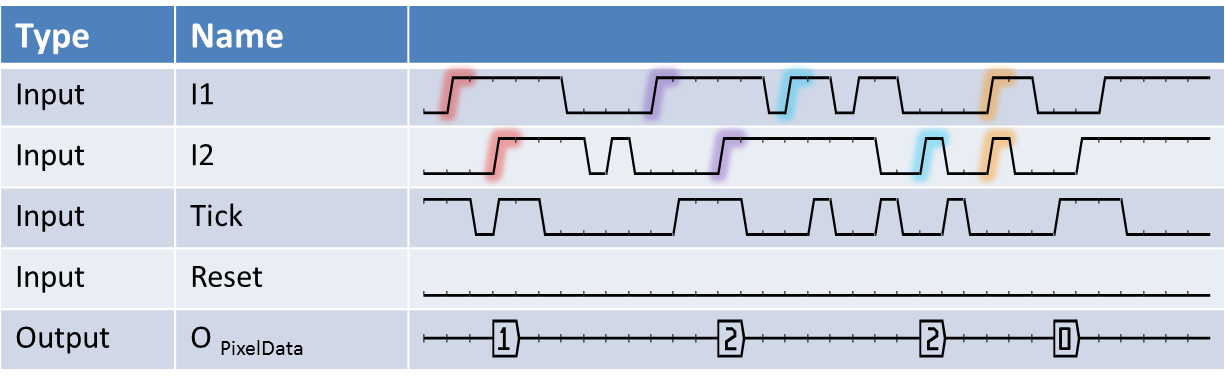

延遲是以 Tick 處於高電平的時長來測量的。 Tick 是一個訊號輸入，可作為預分頻器使用。 每當 Tick 輸入出現一次高電平，便會測量一次延遲時間。 以下波形顯示了 Tick 輸入對延遲測量的影響。 在大多數情況下，不需要使用 Tick 輸入端。此時請將其連接至運算子 VCC。

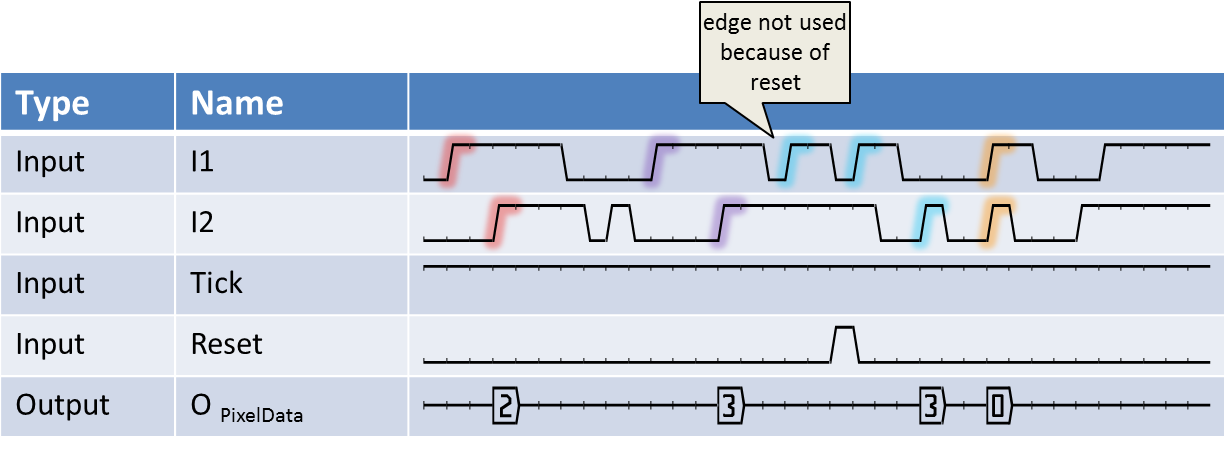

透過使用額外的重置輸入，可取消當前的測量值，且 控制器將接受輸入 I0 上的新上升沿。
此 operator 不包含在 VisualApplets 功能模擬中。
| Property | Value |
|---|---|
| Operator Type | M |
| Input Links | I0，訊號輸入 I1，訊號輸入 Tick，訊號輸入 Reset，訊號輸入 |
| Output Link | O，影像資料輸出 |
| Link Parameter | 輸入連結 I0 | 輸入連接線 I1 | Input Link Tick | Input Link Reset | Output Link O |
|---|---|---|---|---|---|
| Bit Width | 1 | 1 | 1 | 1 | [1, 64] |
| Arithmetic | 無號數 | 無號數 | 無號數 | 無號數 | 無號數 |
| Parallelism | 1 | 1 | 1 | 1 | 1 |
| Kernel Columns | 1 | 1 | 1 | 1 | 1 |
| Kernel Rows | 1 | 1 | 1 | 1 | 1 |
| Img Protocol | VALT_SIGNAL | VALT_SIGNAL | VALT_SIGNAL | VALT_SIGNAL | VALT_PIXEL0D |
| Color Format | VAF_GRAY | VAF_GRAY | VAF_GRAY | VAF_GRAY | VAF_GRAY |
| Color Flavor | FL_NONE | FL_NONE | FL_NONE | FL_NONE | FL_NONE |
| Max. Img Width | any | any | any | any | any |
| Max. Img Height | any | any | any | any | any |
以下範例展示了 SignalToDelay 運算子的使用方式：
-
'Functional Example for Specific Operators of Library Memory and Library Signal'
範例 - operator 使用方式示範
