Operator RowMin

Operator Library: Accumulator

此運算子會傳回在每個影像列中找到的最小像素值。 運算子會將每個像素值取代為到目前為止在同一列中找到的最小值。 如果目前的像素是新的最小值，則輸出連結 IsMinO 為 1，否則為 0。

[備註] 資源消耗

此運算子的 FPGA 資源消耗會隨著 Parallelism 大幅增加。 建議在此運算子中使用較低的 Parallelism。

在此運算子的許多使用案例中， 可以透過在此運算子之前選取最小 parallel 元件來降低 Parallelism。 針對此操作，請使用 SplitParallel、MergeKernel 和 MIN。

每當有新的一列時，就會重新開始偵測最小值。 此外，當 ClrI 連結設定為 1 時，也可以手動清除目前的列最小值。 當不需要手動清除時，您必須確保 ClrI 處保持常數 0。

通常，此運算子會與運算子 RemovePixel 結合使用，以僅使用包含完整影格結果的最後一欄。 請注意，隨著 Parallelism 的增加，該運算子將需要額外的資源。 如果只需要每一列的最小值而不需要中間結果，則可以先決定平行字的最小值。

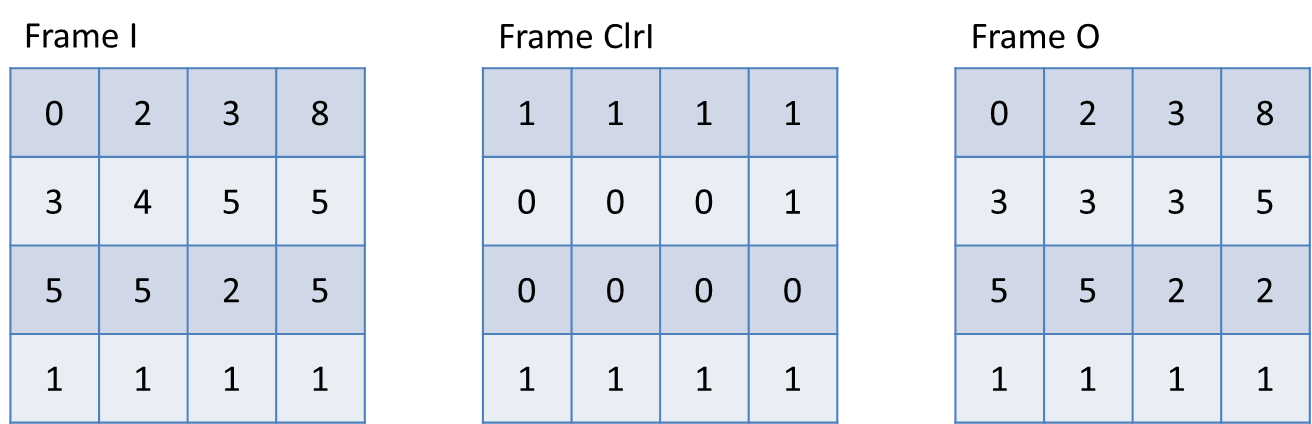

以下範例顯示了輸入值與輸出值的關係。

影像限制

  • 影像尺寸

    在非空白影像中，允許變動的行長度與空白行。

  • Empty Images

    允許空白影像（即沒有像素的影像）。 運算子將會輸出空白影像。

I/O Properties

Property Value
Operator Type O
輸入連結 I, Image Input
ClrI, Clear Input
輸出連結 O，資料輸出
IsMinO，用於指示新最大值的二進位輸出

支援的 Link 格式

Link Parameter Input Link I Input Link ClrI Output Link O 輸出連結 IsMinO
Bit Width [1, 64] 無符號，[2, 64] 有符號 1 as I 1
Arithmetic {unsigned, signed} unsigned as I unsigned
Parallelism any as I as I as I
Kernel Columns 1 as I as I as I
Kernel Rows 1 as I as I as I
Img Protocol {VALT_IMAGE2D, VALT_LINE1D, VALT_PIXEL0D} as I as I as I
Color Format VAF_GRAY as I as I as I
Color Flavor FL_NONE as I as I as I
Max. Img Width any as I as I as I
Max. Img Height any as I as I as I

參數

無

使用範例

以下範例顯示了 RowMin 運算子的使用方式：
