Operator Library: Signal

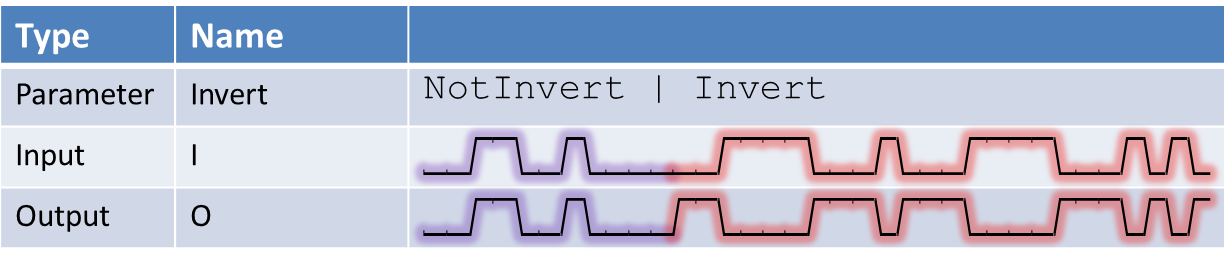

「極性」操作項用於控制輸出鏈路的極性。 根據參數設定，輸出訊號可被旁路或反相。 請參閱下圖。
此 operator 不包含在 VisualApplets 功能模擬中。
| Link Parameter | Input Link I | Output Link O |
|---|---|---|
| Bit Width | 1 | as I |
| Arithmetic | 無號數 | as I |
| Parallelism | 1 | as I |
| Kernel Columns | 1 | as I |
| Kernel Rows | 1 | as I |
| Img Protocol | VALT_SIGNAL | as I |
| Color Format | VAF_GRAY | as I |
| Color Flavor | FL_NONE | as I |
| Max. Img Width | any | as I |
| Max. Img Height | any | as I |
| 反轉 | |
|---|---|
| Type | 動態/靜態讀寫參數 |
| Default | NotInvert |
| Range | {不反轉, 反轉} |
|
此參數用於指定輸出訊號的極性。 NotInvert = 輸入訊號直接傳送至輸出端。 Invert = 輸出訊號為輸入訊號的反相副本。 |
|
以下範例展示了「極性」運算子的用法：
-
「適用於 microEnable 5 marathon 的面陣掃描觸發」
介紹面陣掃描觸發。 可以使用外部來源、內部頻率產生器或軟體觸發脈衝來產生觸發。
-
'Area Scan Trigger for microEnable 5 marathon VCX QP'
介紹了適用於 CoaXPress 的面陣掃描觸發。 外部來源、內部頻率產生器或軟體觸發脈衝可用於產生觸發。
-
'Area Scan Trigger for imaFlex CXP-12 Quad'
介紹了適用於 CoaXPress12 的面陣掃描觸發。 外部來源、內部頻率產生器或軟體觸發脈衝可用於產生觸發。
-
'使用訊號運算子與運算子 CameraControl 的 microEnable 5 marathon VCL 線形掃描觸發'
介紹線形掃描觸發。 此觸發包含使用擷取閘道的影像觸發以及多功能行觸發。 外部來源、內部頻率產生器或軟體觸發脈衝可用於產生觸發。
-
'使用訊號運算子的 microEnable 5 marathon VCX QP 線形掃描觸發'
介紹線形掃描觸發。 此觸發包含使用擷取閘道的影像觸發以及多功能行觸發。 外部來源、內部頻率產生器或軟體觸發脈衝可用於產生觸發。
-
'使用訊號運算子的 imaFlex CXP-12 Quad 線形掃描觸發'
介紹適用於 CoaXPress12 的線形掃描觸發。 此觸發包含使用擷取閘道的影像觸發以及多功能行觸發。 外部來源、內部頻率產生器或軟體觸發脈衝可用於產生觸發。
