Operator Library: Signal

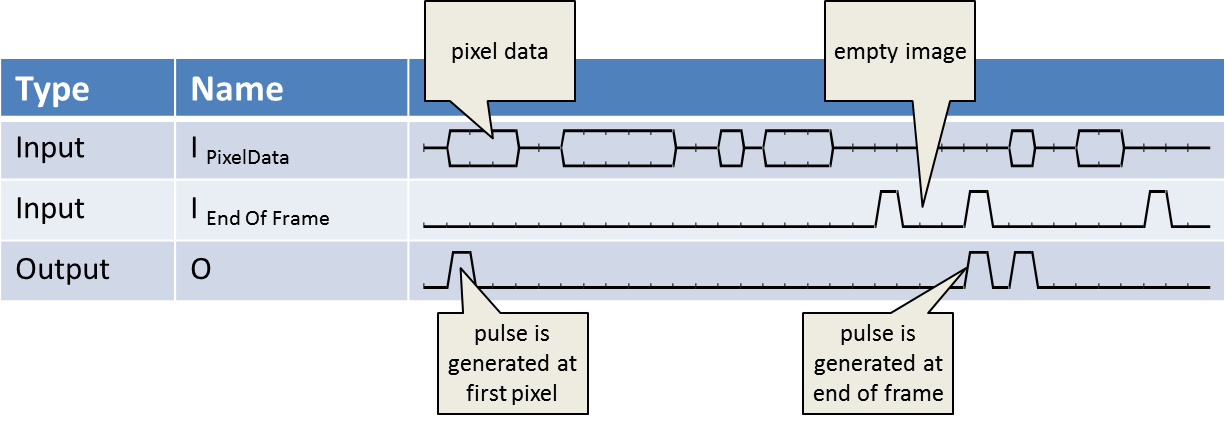

當檢測到輸入圖像的開頭時，運算子會產生一個信號脈衝。 運算子的輸入是一個圖像串流。 運算子會等待輸入圖像的第一個像素。 當檢測到第一個像素時，會輸出一個時脈週期的信號脈衝。 請參閱以下圖示說明：
請注意，在 VisualApplets 中可能存在空白圖像。 對於空白圖像，運算子無法找到第一個像素。 在這種情況下，運算子將會在畫格結尾處輸出一個脈衝。 如果畫格的第一行不包含任何像素，運算子將會在第一行結尾處輸出一個脈衝。
此運算子不支援 VisualApplets 功能模擬。
|
|
針對無符號數值，輸入 Bit Width 的範圍是 [1, 64]。 針對有符號輸入，範圍是 [2, 64]。 針對無符號彩色輸入為 [3, 63]，針對有符號彩色輸入則為 [6, 63]。 |
以下範例顯示了 FrameStartToSignal 運算子的使用方式：
