Operator Library: Base
Library: Base
Operator PARALLELdn 可降低輸入連結與輸出連結之間的 Parallelism。

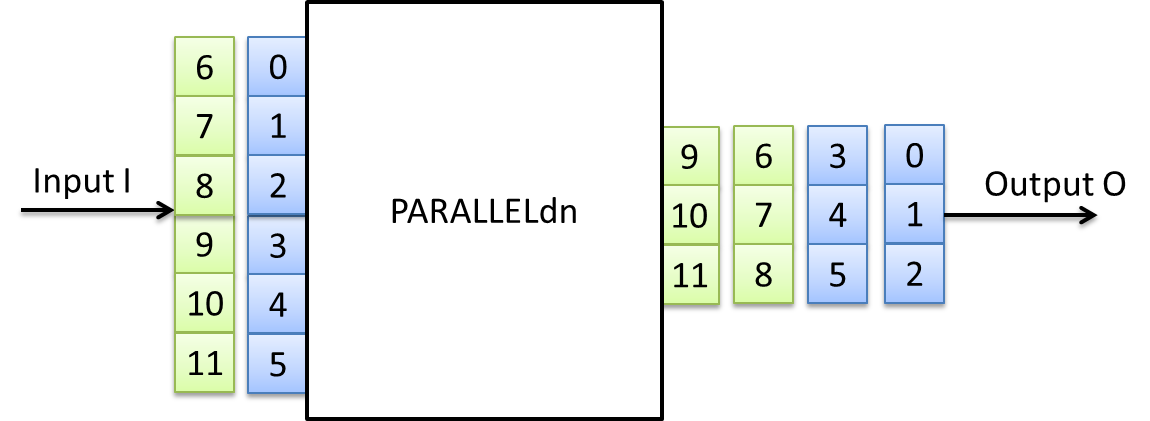

下圖顯示從輸入端的 Parallelism 6 平行向下轉換至輸出端的 Parallelism 3。
在 VisualApplets 中，影像行的寬度必須是 Parallelism 的倍數。 由於 PARALLELdn operator 允許在其輸出端使用任何 Parallelism，因此輸出端的影像行寬度可能不是輸出 Parallelism 的倍數。 在這種情況下，operator 會新增虛擬像素來 Fill 滿影像行。 此虛擬像素的值未定義。 在 VA 模擬中，虛擬像素將設定為零，以便於識別。

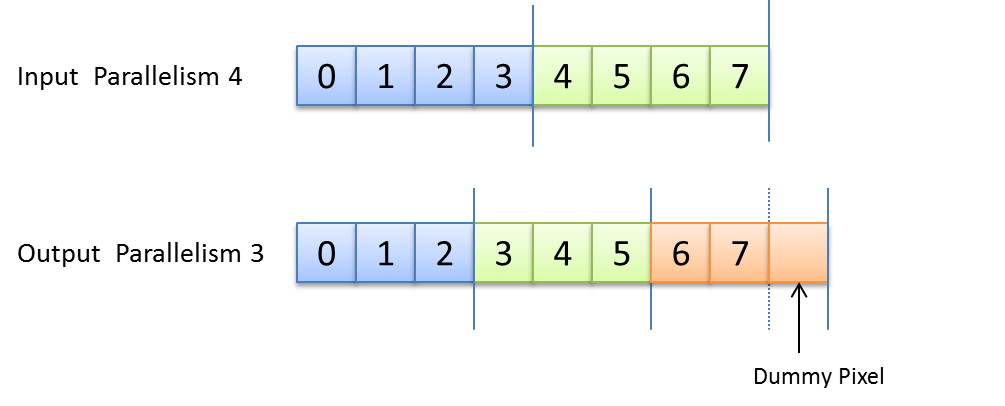

下圖說明了此虛擬像素的插入。 如圖所示，輸出的 Parallelism 3 無法對應輸入的行寬 8。 此處新增了一個額外的虛擬像素，使行寬變成 9。

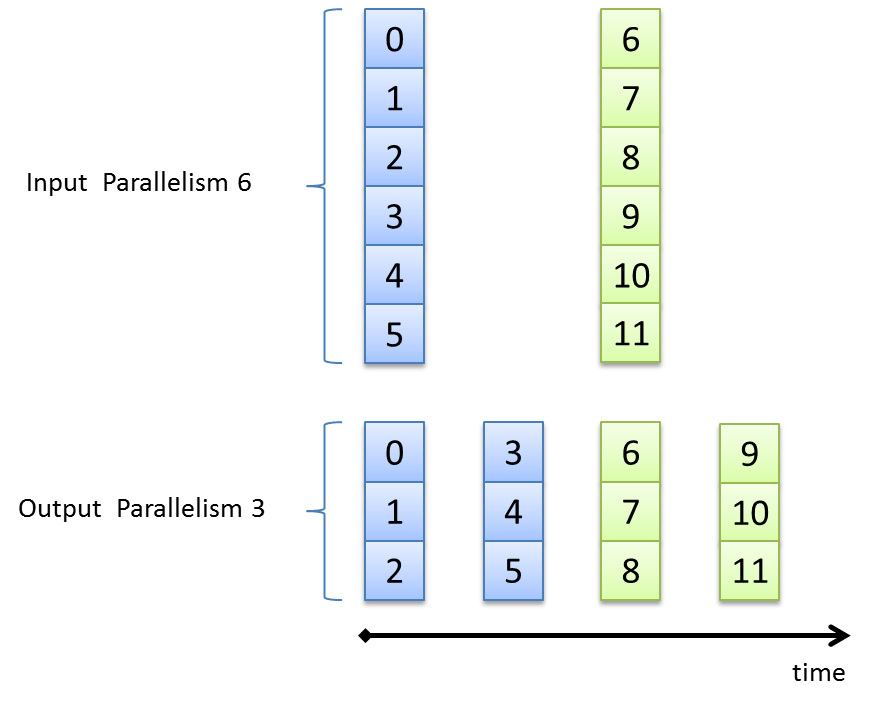

請注意，Parallelism 降低會導致輸出連結的頻寬低於輸入連結。 由於 operator 無法緩衝資料，因此降低的輸出頻寬也會出現在輸入端，並可能會影響影像管線中的前置 operator。 從技術上講，在平行向下轉換期間，operator 的輸入會在某些時脈週期內關閉／封鎖。 下圖說明了 operator 的時序。
如果輸入的 Parallelism 是輸出 Parallelism 的整數倍，則 operator 所需的資源最少。
|
|
針對無符號數值，輸入 Bit Width 的範圍是 [1, 64]。 針對有符號輸入，範圍是 [2, 64]。 針對無符號彩色輸入為 [3, 63]，針對有符號彩色輸入則為 [6, 63]。 |
|
|
輸出影像寬度不得超過 2^31-1。輸出端的最大影像寬度會自動捨入為 O.Parallelism 的下一個倍數。 因此，I.MaxImgWidth 不得大於 2^31-1-O.Parallelism，以確保輸出端捨入後的最大影像寬度不超過 2^31-1。 |
以下範例顯示了 operator PARALLELdn 的使用方式：
-
頻寬瓶頸 - 在移除像素後降低 Parallelism。
-
範例 - 顯示在線掃描應用中使用 operator Blob_Analysis_1D。
-
'Color Plane Separation Option 5 - Sequential Output with Advances Processing'
色彩平面分離範例。 RGB 輸入被分割成其組成部分，並透過一個 DMA 通道進行順序輸出。 分割是透過平行收集相同組件並使用 FrameBufferRandomRead 進行讀取來執行的。
-
範例 - 一種 High Speed 且強固的雷射線偵測演算法。 此演算法可決定重心座標以取得亞像素解析度結果。
-
「imaFlex CXP-12 Quad 平臺上 FrameBufferMultRoi 使用者函式庫元件的功能範例」
範例 - 如何使用此運算子的示範
