VisualApplets
Operator Reference

Operator Library: Signal

此 operator 會在輸入 I 與輸出 O 之間對影像串流進行閘控 (gating)。 閘控由訊號輸入連結 Gate 控制。 若閘極關閉，則會捨棄輸入資料。 若閘極開啟，則會將像素轉發至輸出端。 不過，operator 會確保行 (lines) 或張 (frames) 的完整性不會被破壞，亦即一律傳輸完整的行或張，且不會遭到切割。 若 operator 搭配輸入影像通訊協定 VALT_LINE1D 使用, operator 會將在一個開啟閘極期間內的行組合成張。 因此，它會結合行，並將例如來自線陣相機的無限行串流轉換成張。 此 operator 常被用作線陣相機的影像觸發器。

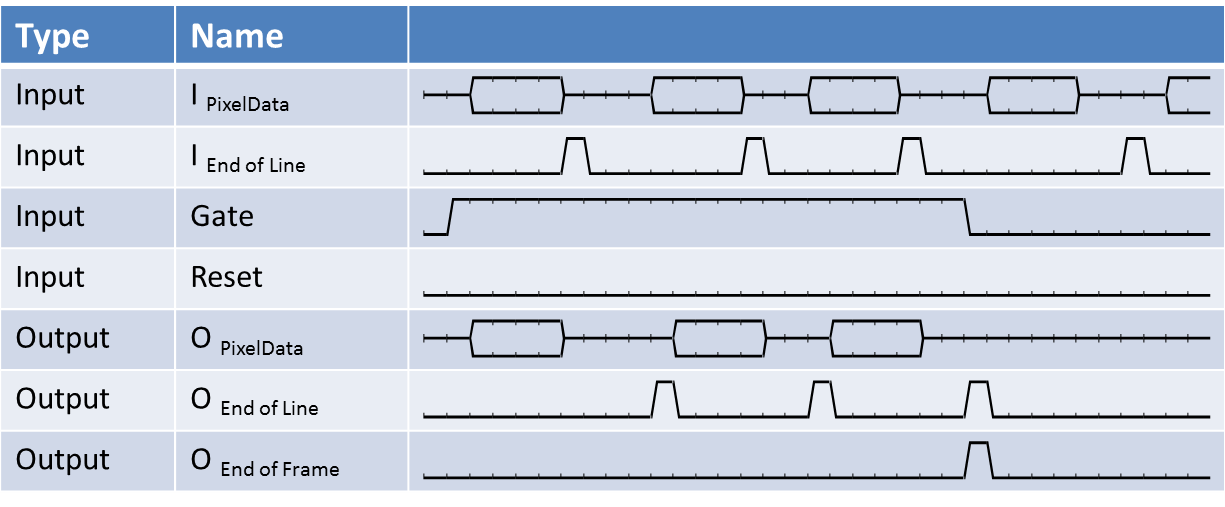

下圖顯示了此 operator 行為的範例。 如您所見，行會饋送至 operator 中。 每一行的結尾都有一個內嵌於影像連結串流中的行結尾控制訊號。 閘極開啟的時間長度為三行。 在輸出端會呈現前三行，而第四行與第五行則會被捨棄。 此外，在閘極關閉前的最後一行之後，影像資料串流中會新增一個張結尾標記。 總而言之，在此範例中，operator 將前三行組合成了一張。 在關閉期間會捨棄資料。

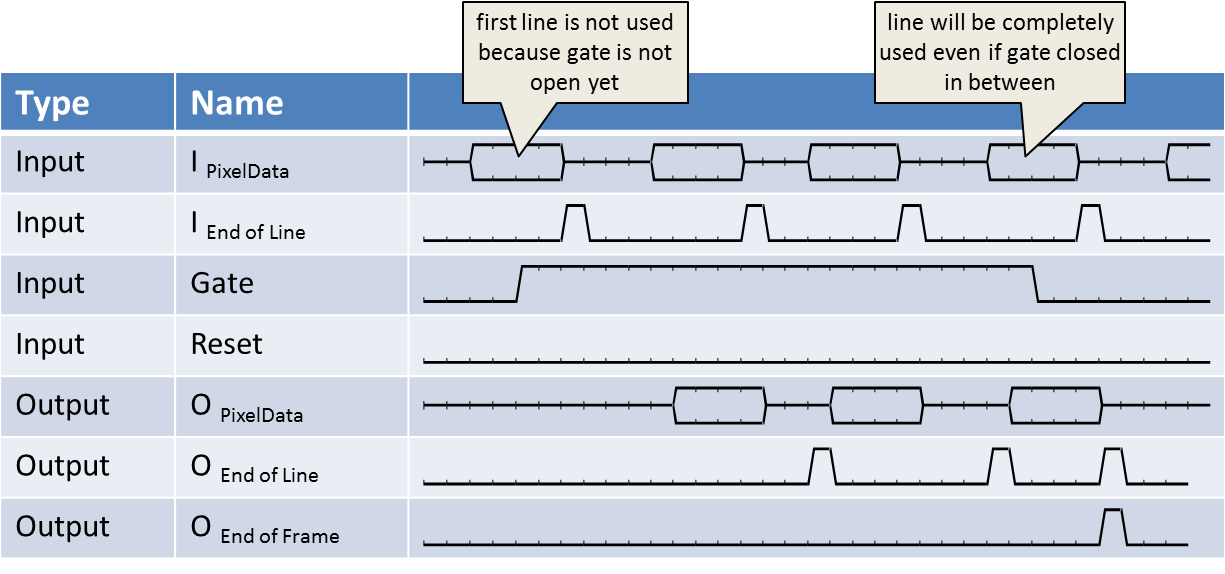

若閘極在處理某行的過程中開啟，則該行將不會被使用。 此外，若閘極在處理某行的過程中關閉，則該行將會完整傳輸至輸出端。 這可確保行的完整性。 以下波形圖顯示了這些情況。

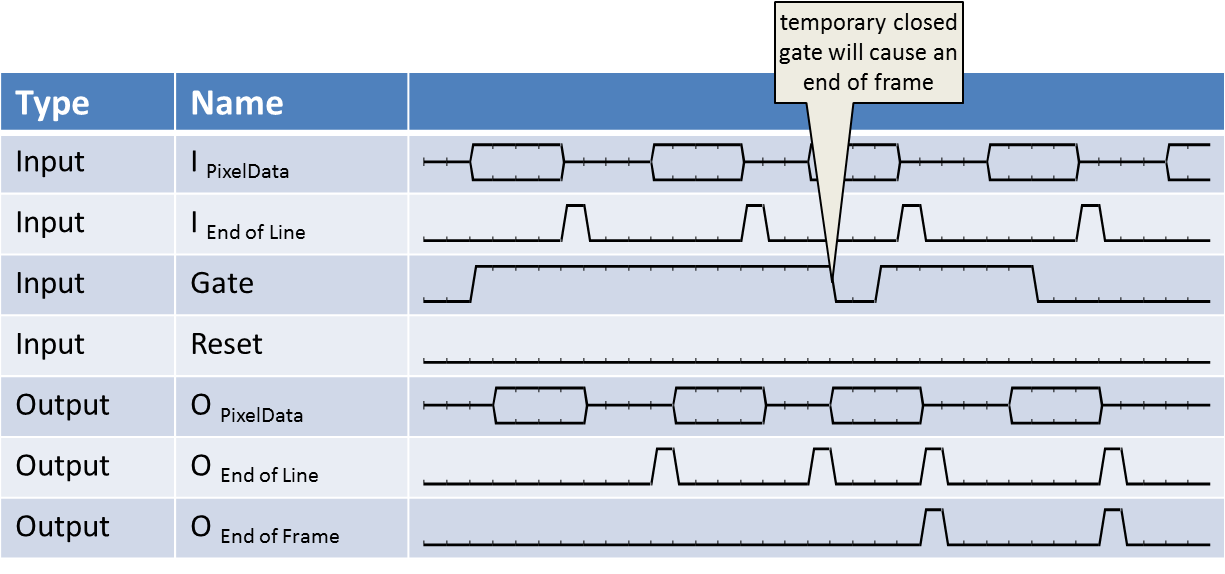

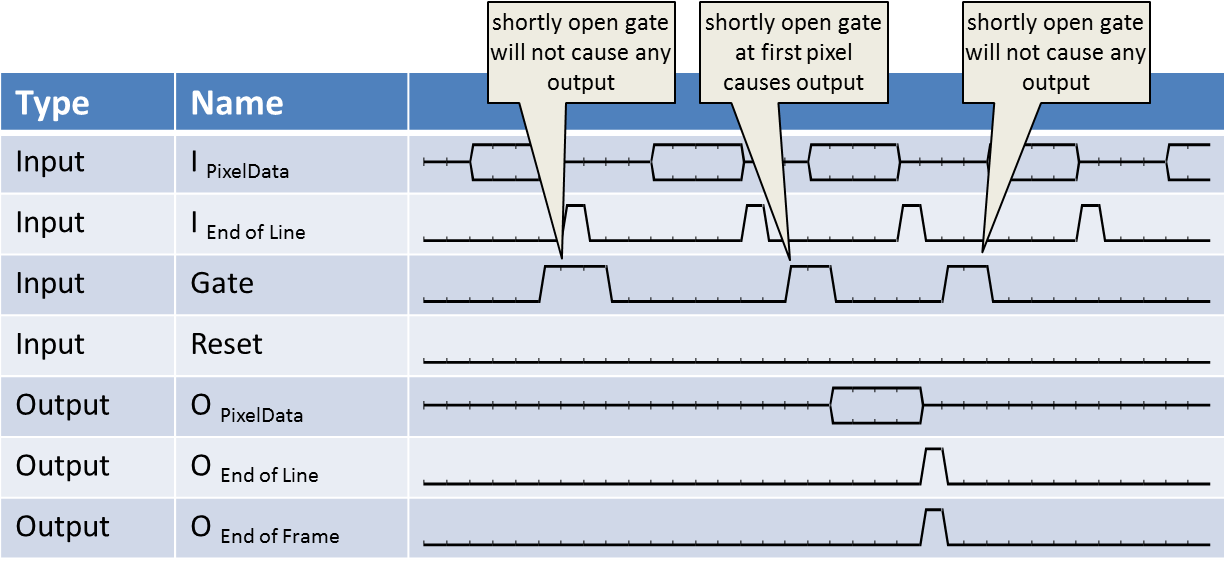

短暫關閉的閘極將會導致產生張結尾。 接下來的兩個波形圖顯示了閘極開啟或關閉的短暫期間。

請記住，當某行的第一個像素出現在輸入連結時，若此時閘極同時開啟，則該行將會被使用。 若各別行未被捨棄，且閘極輸入的下降緣出現在第一個行像素之後，則會在行之後產生張結尾。

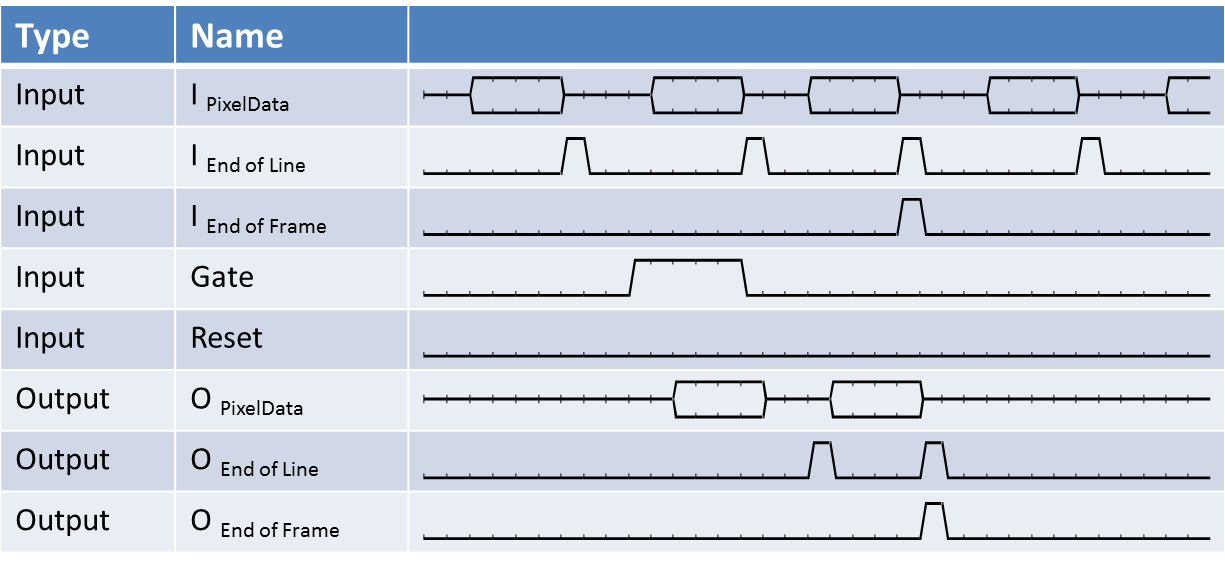

除了 VALT_LINE1D 行資料串流之外，此 operator 亦可搭配輸入 I 處的 VALT_IMAGE2D 影像資料串流使用。 在這種情況下，若閘極與影像的第一個像素同時開啟，operator 將會轉發完整的輸入張，如下所示。

重設輸入可用於重設 operator，亦即切割某行並重新啟動。

此運算子不支援 VisualApplets 功能模擬。
