Operator Library: Signal

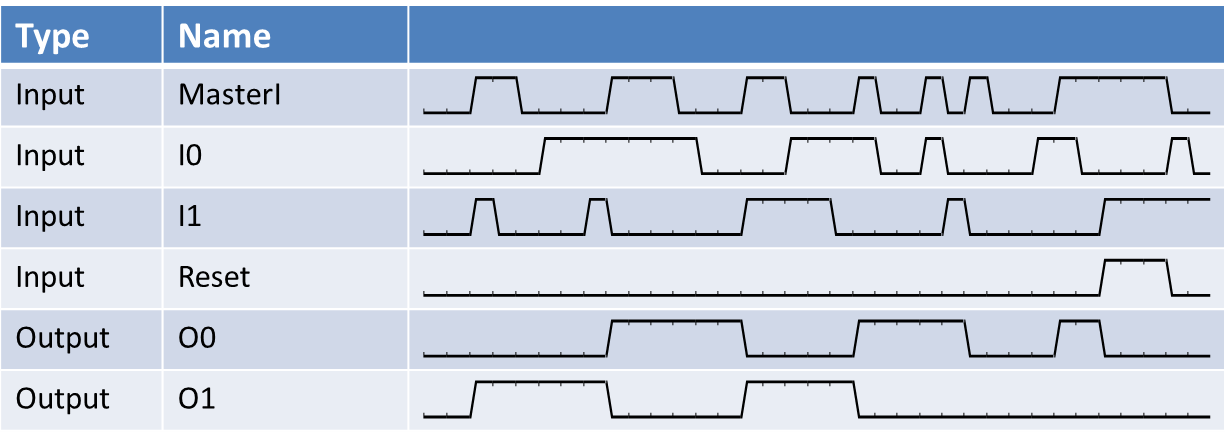

該運算子將 N 個輸入鏈路與主訊號同步，並 在輸出端提供這些輸入的同步版本。 每當輸入鏈路 MasterI 出現一個上升沿時，便會對輸入 I0..In 進行取樣。 因此，該運算子包含 N 個寄存器，這些寄存器由 MasterI 輸入的上升沿啟用。 請參閱以下波形圖以供說明。
額外的重設輸入連接端允許重設 operator。 重設時，所有輸出皆會設為零。
此 operator 不包含在 VisualApplets 功能模擬中。
| Property | Value |
|---|---|
| Operator Type | O |
| Input Links | MasterI，訊號輸入 I0..In，訊號輸入 重置，訊號輸入 |
| Output Link | O0..開啟，訊號輸出 |
| Link Parameter | 輸入連結 MasterI | 輸入鏈路 I0..In | Input Link Reset | 輸出連結 O0..On |
|---|---|---|---|---|
| Bit Width | 1 | 1 | 1 | 1 |
| Arithmetic | 無號數 | 無號數 | 無號數 | 無號數 |
| Parallelism | 1 | 1 | 1 | 1 |
| Kernel Columns | 1 | 1 | 1 | 1 |
| Kernel Rows | 1 | 1 | 1 | 1 |
| Img Protocol | VALT_SIGNAL | VALT_SIGNAL | VALT_SIGNAL | VALT_SIGNAL |
| Color Format | VAF_GRAY | VAF_GRAY | VAF_GRAY | VAF_GRAY |
| Color Flavor | FL_NONE | FL_NONE | FL_NONE | FL_NONE |
| Max. Img Width | any | any | any | 以 MasterI 為例 |
| Max. Img Height | any | any | any | 以 MasterI 為例 |
以下範例展示了運算子 SyncSignal 的用法：
