VisualApplets
Operator Reference

運算子庫：硬體平台

「動作指令」運算子會向韌體傳送一個動作指令觸發訊號。 韌體在接收到此觸發訊號後，會將預先設定好的動作指令傳送至 GigE Vision 攝影機。

當此運算子偵測到其輸入埠出現上升沿時，便會觸發一個觸發訊號。 此運算子保證觸發訊號的最小脈衝寬度為三個時鐘週期。 這可確保韌體能偵測到觸發訊號。

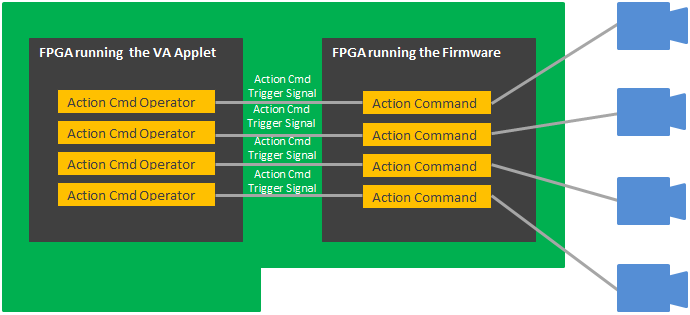

每個攝影機通道可使用一個動作指令。 最多可使用四個「動作指令」類型的資源。 在一個設計中，最多可使用四個「動作指令」運算子。 動作指令的索引號與所連接攝影機埠的索引號相同。

對於相機收到的每條動作指令，它都會傳回一個動作指令確認封包。

該運算子提供一個讀取參數PendingActionCmdCount，用以顯示 計數器PendingActionCmdCount 的狀態： 一旦Action Command運算子向韌體發送觸發訊號， 計數器PendingActionCmdCount即會遞增。 一旦接收端攝影機傳送確認封包，計數器PendingActionCmdCount即會遞減。 此計數器具備溢出與下溢保護機制： 當達到最大值時，將維持該最大值。 當計數器值已為零時，計數器將不再進一步遞減。

「操作指令」僅是一個觸發運算子。 該操作指令的內容（功能）由軟體所定義。

韌體會在接收到來自「動作指令」操作員的動作指令觸發訊號時，於該訊號的上升沿發送動作指令 。

韌體會以固定延遲 2000 ns ± 16 ns 將動作指令傳送至相機。 這表示，從韌體偵測到動作指令觸發訊號的上升沿， 到韌體實際傳送該動作指令之間的時間間隔，始終為 2000 ns ± 16 ns。
