VAF_GRAY = FL_NONE

VAF_COLOR = FL_RGB

（如果 Color Format 為 VAF_GRAY，Color Flavor 則為 FL_NONE； 如果 Color Format 為 VAF_COLOR，Color Flavor 則為 FL_RGB。）

CameraID 參數定義了至相機運算子韌體的 CXP 主連接埠 ID， 以允許自動 CXP 拓撲探索（相機到小程式以及小程式到相機）。

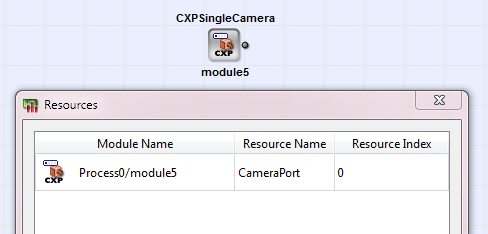

透過使用此參數，您可以在此處直接於運算子中指定 ID。 不過，我們建議在「資源 (Recources)」對話方塊中指定運算子的資源。 （若要開啟「資源」對話方塊，只需反白顯示相機運算子，然後從「設計 (Design)」功能表中選取「資源 (Resources)」功能項目。） CameraID 參數將使用資源對話方塊參數自動更新為正確的主連接埠。 以下範例使用一個單一相機和一個雙相機：

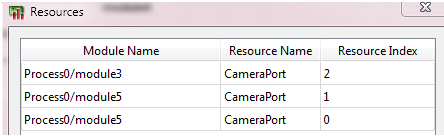

module3（單一相機）的 CameraID (CXP 主連接埠 ID) 為 2。 module5（雙相機）的 CameraID (CXP 主連接埠 ID) 為 1。

雙相機需要 2 個 CXP 相機連接埠。（四相機需要 4 個連接埠。） 只有主連接埠會反映在運算子的 CameraID 參數中。

當您定義的 CameraPort 資源超出可能數量（最大值為 4）時，例如當您實例化 5 個 "CXPSingleCamera"" 運算子時， 最後請求 CameraPort 資源的相機運算子（而所有四個可用資源已被佔用） 會將其 CameraID 設為 -1。 在這種情況下，設計規則檢查會回報錯誤。

參數 CameraID 的範圍為 {-1,0,1,2,3}。

這是一個唯讀參數，提供輸出連結 O 的最小平行處理 (Parallelism)，同時仍允許傳輸相機的最大頻寬而不遺失資料。最小平行處理是自動計算的。

此數值取決於您在參數 FormatMode 中選取的 Pixel Format。

如果您將參數 FormatMode 定義為動態 參數（請參閱下方參數 FormatMode 的說明），則會計算可能發生的最小 Parallelism。

最小 Parallelism 可能會導致 產生虛擬像素（dummy pixels），因為運算子可能會將 Parallelism 轉換兩次並在此過程中新增虛擬值。由於這些虛擬像素的存在，預期的輸出影像寬度為：

Status 參數是一個執行階段的唯讀參數，用於反映相機運算子的目前狀態。 Bit[0] 表示 CXP 資料流封包遺失偵測。 Bit[1] 表示 CXP 資料流封包中的單位元組錯誤修正。 Bit[2] 表示 CXP 資料流封包中的多位元組錯誤偵測。 Bit[3..6] 為保留位元。 此參數可能會在未來版本中變更。

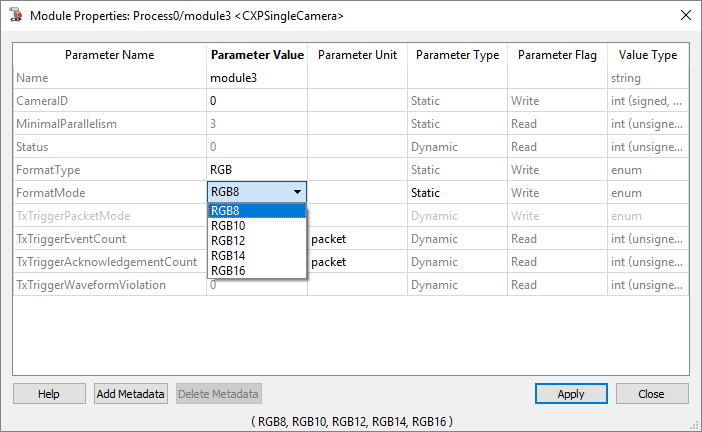

在此，您可以選擇要接收哪種 Pixel Format（如 CXP 規格所定義）。 您在此處選擇的值決定了可以在參數 FormatMode 中選擇哪些 Pixel Format。 因此，此參數的設定會直接影響參數 FormatMode。 另請參閱下方參數 FormatMode 的說明。

該參數提供屬於您在參數 FormatType 中所選格式類型的一切 Pixel Format（如 CXP 規格所定義）。

您在此處可以選擇的 Pixel Format 取決於參數 FormatType 的設定。 因此，您隨時只能使用完整數值範圍的預設子集。

若要取得另一組 Pixel Format，請變更參數 FormatType 的設定。 另請參閱上方參數 FormatType 的說明。

詳細而言，參數 FormatType 的以下設定可在參數 FormatMode 中提供以下 Pixel Format：

FormatType == GRAY: {Mono8, Mono10, Mono12, Mono14, Mono16, BayerGR8, BayerGR10, BayerGR12, BayerGR14, BayerGR16, BayerRG8, BayerRG10, BayerRG12, BayerRG14, BayerRG16, BayerGB8, BayerGB10, BayerGB12, BayerGB14, BayerGB16, BayerBG8, BayerBG10, BayerBG12, BayerBG14, BayerBG16}

FormatType == RGB: {RGB8, RGB10, RGB12, RGB14, RGB16}

FormatType == RGBA: {RGBA8, RGBA10, RGBA12, RGBA14, RGBA16}

FormatType == RAW: {Raw} Pixel format Raw has a fix bit width of 32Bit. The data are interpreted as received .

您可以決定要將此參數作為動態參數還是靜態參數使用。請在「Parameter Type」欄位中選擇：

透過參數 TxTriggerPacketMode，您可以增加連接擷取卡與相機之 CXP 連接線的頻寬。 頻寬的增加是透過稍微修改相機觸發訊號的解讀方式來實現的。

請注意，此功能只能搭配支援此功能的特定相機使用。如需詳細資料，請聯絡您當地的經銷商或 Basler 支援部門。

參數 TxTriggerPacketMode 允許兩個值 (CxpStandard, RisingEdgeOnly)：

TxTriggerEventCount 參數 指示已向相機發送了多少個觸發邊緣事件。

TxTriggerAcknowledgementCount 參數 指示擷取卡已接收到多少個由相機發送的觸發確認封包 （作為對先前發送的觸發邊緣封包的回應）。

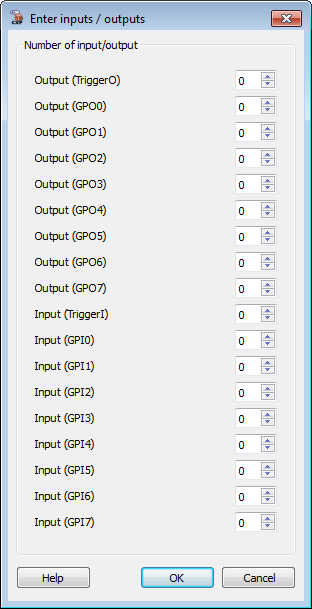

如果運算子偵測到 TriggerI 連接埠上的兩個觸發邊緣之間的距離違反了最小邊緣頻率， 相機運算子會將此參數設為 1。 在所有 microEnable 5 平臺上，最小邊緣頻率為 550 ns（奈秒）。 該參數會保留其值，直到被讀取為止。 讀取後，參數會更新其值。 頻率控制會持續運行，且不受參數的讀取狀態影響。
