運算子庫：硬體平台
DFLed 運算子代表在資料 轉發協定下，前槽 QSFP28 光纖埠LED 的控制。DFLed運算子僅可 用於資料轉發 (DF) 應用，前提是 AppletProperties 運算子 中的 FiberProtocol0 和 FiberProtocol1 參數設定為DataForwarding 時， DFLed 運算子才適用於 資料轉發 (DF) 應用。
LED 採用雙色設計，可分別控制 綠色與紅色 LED，也就是說，可呈現 4 種光學狀態：關閉、綠色、 紅色、橘色（紅色與綠色同時亮起）。為了簡化設計中的使用方式，紅色與綠色 LED 可透過 2 個不同的運算子分別進行控制。

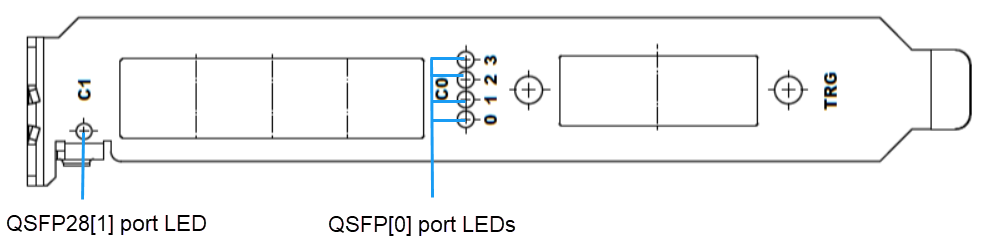

QSFP28[0] 埠支援 4 顆綠色與 4 顆紅色 LED，也就是說，每條光纖通道皆擁有各一顆專屬的LED （分別為綠色與紅色）。QSFP28[1] 埠則 僅有 1 顆LED ，此 LED 由所有 4 條光纖通道共用，即 1 顆綠色與 1 顆紅色LED 。
| 可用於硬體平台 |
|---|
| imaFlex 2 Dual 100 |
資源

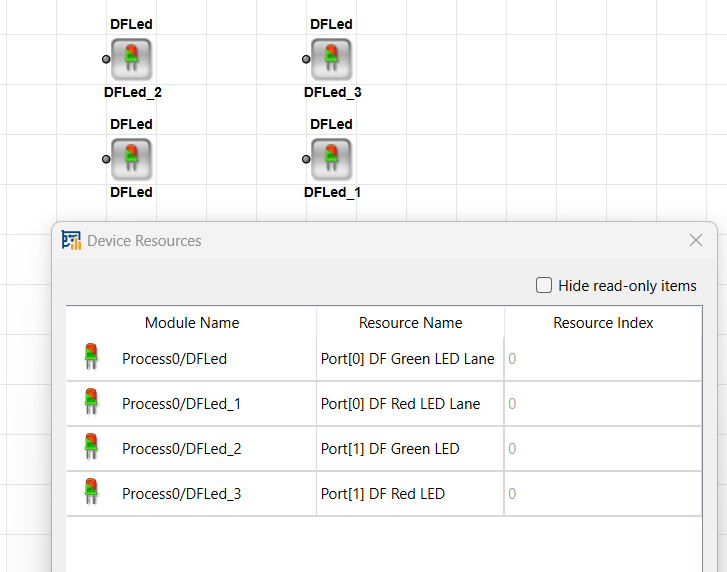

操作員將 FiberConnection參數設定反映至 對話方塊中，並設為唯讀參數。若您開啟 對話方塊，即可查看 FPGA 裝置 資源。 選單中開啟FPGA 裝置資源對話方塊，即可查看 FPGA 裝置資源。這些裝置資源為唯讀。
該資源屬於以下其中一種 類型：
-
Port[0] DF 綠色LED 索引為 0 至 3 的通道
-
Port[0] DF 紅色LED 索引為 0 至 3 的通道
-
Port[1] DF GreenLED ，索引範圍為 0 至 0
-
Port[1] DF RedLED ，索引範圍為 0 至 0
每個資源皆專屬於單一 運算元。因此，兩個運算元絕不可能擁有相同的埠與通道映射。若發生此情況， 設計規則檢查（DRC）會顯示錯誤訊息。
| Link Parameter | Input Link I |
|---|---|
| Bit Width | 1 |
| Arithmetic | 無號數 |
| Parallelism | 1 |
| Kernel Columns | 1 |
| Kernel Rows | 1 |
| Img Protocol | VALT_SIGNAL |
| Color Format | VAF_GRAY |
| Color Flavor | FL_NONE |
| Max. Img Width | any |
| Max. Img Height | any |
| FiberConnection | |
|---|---|
| Type | 靜態寫入參數 |
| Default | port_0_lane_0_green |
| Range | {port_0_lane_0_green, port_0_lane_1_green, port_0_lane_2_green, port_0_lane_3_green, port_0_lane_0_red, port_0_lane_1_red, port_0_lane_2_red, port_0_車道_3_紅燈, port_1_綠燈, port_1_紅燈} |
|
「 FiberConnection」參數用以定義 對應的LED 所指的 QSFP28 光纖埠及通道，包括LED 顏色（綠色或紅色）。 所選的 QSFP28 埠僅能在 該埠的 AppletProperties運算子中的FiberProtocol參數 設定為 DataForwarding ，而非 CoF。 當 FiberProtocol設定為 CoF ，且DFLed 操作員嘗試將其映射至該光纖埠時，設計規則檢查 (DRC) 將 產生相應的錯誤訊息。 在此情況下， FiberConnection參數將被標記 為衝突狀態（紅色），將游標懸停於其上時，將顯示一則快速提示說明 以解釋此衝突。 僅有一位 DFLed營運商可使用同一硬體 QSFP28 埠，且須位於同一通道並具有相同顏色。多個 營運商之間的對應關係，在整個設計中必須保持唯一性。 |
|
