所有平台的通用介面

您需定義 VA IP 核心的介面數量與類型（如「定義 IP 核心屬性」所述）。

然而，有兩種介面在所有平台上都是一樣的：時鐘介面與 寄存器從屬介面。在您實際開始填寫 硬體描述檔之前，本文將先對這兩者進行說明。

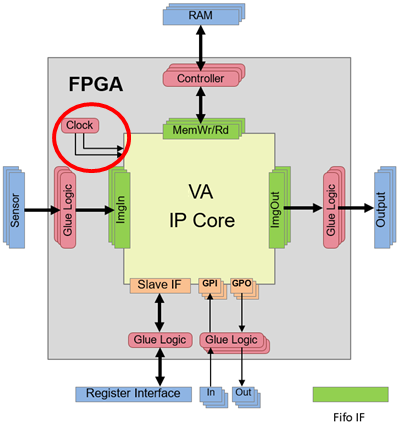

Clock Interface

在硬體方面，您需要向 IP 核心提供兩個時鐘輸入： iDesignClk和iDesignClk2x。這類時鐘 訊號通常可透過 FPGA 的數位時鐘管理器（由 您控制）相當容易地產生。

這些時鐘必須符合以下要求：

  • 相位同步

  • 頻率比為 2，其中iDesignClk2x是較快的 那個。

時脈輸入對設計速度的影響：VisualApplets 設計中的所有運算元 皆與iDesignClk 的上升沿同步運作。

在 IP 核心定義過程中，於 eVA Designer, 您將為該 IP 核心設定一個 允許頻率範圍限制（即針對 iDesignClk) (如第 「輸入 FPGA 詳細資訊」, 第 3 步)。此資訊會提供給VisualApplets 。 在使用VisualApplets 進行設計時，VisualApplets 使用者會選擇一個目標頻率（用於 iDesignClk) 須在允許範圍內。此資訊將用於 合成與實作：在完成VisualApplets 設計的合成後，目標 頻率將儲存於 *.hap 檔案（該檔案亦包含已合成的 FPGA 位元流）。執行時系統內含一個函式，用於從 目標設計頻率中取得 *.hap 檔案。

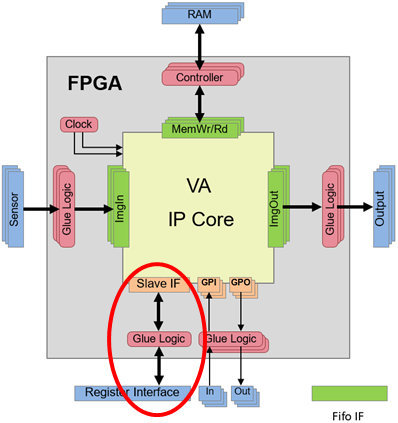

暫存器從屬介面

VA IP 核心的寄存器從機介面是一種簡單的寄存器介面，由 與設計時鐘同步的位址、資料及控制訊號所控制。

動態設計參數（即影像 應用程式中運算子實例的動態參數）是透過寄存器從機介面進行傳輸的。該介面提供讀取 與寫入操作。

該寄存器介面具有以下屬性：

  • I/O 與時脈iDesignClk 保持同步。

  • 「重設」與「啟用」訊號對寄存器值沒有影響。

  • 資料寬度為 32 位元。

  • 該介面的位址寬度為 16 位元。

  • 寫入與讀取可能同時發生。

  • 透過寄存器介面存取的寄存器，其位寬 可在 1 至 64 之間。從從機介面資料位寬到VisualApplets 參數實際寄存器 位寬的映射會自動進行。當參數 寄存器的位寬大於寄存器介面的位寬時，執行時軟體會 自動將存取操作拆分為多段。此時，單一參數將佔用多於一個 寄存器位址。



登錄介面的連接埠

圖 192. 寄存器介面的連接埠


上圖顯示了與寄存器介面相關的連接埠。

寫入： 寫入通訊協定基於寫入 位址ivRegWrAddr、寫入資料ivRegWrData 以及寫入脈衝iRegWrValid。當高電平有效 訊號iRegWrValid被拉高時，即會觸發對位址為ivRegWrAddr 的VisualApplets 寄存器進行單次寫入存取。寫入存取可於 後續時鐘週期中進行，因此允許隱式突發傳輸。

讀取： 讀取的通訊協定基於讀取 位址ivRegRdAddr、讀取觸發訊號 iRegRdValid，以及讀取資料的有效訊號 oRegRdDataValid，資料隨後將從埠 ovRegRdData 輸出。 當高電平有效訊號 iRegRdValid被拉高時，即會觸發一次從地址為ivRegRdAddr 的寄存器VisualApplets 進行讀取存取。回傳的 輸出值的延遲可能取決於 eVA IP 核心的配置以及VisualApplets 設計。

在您的硬體平台上於 VA IP 核心中執行VisualApplets 設計時， 可透過VisualApplets 執行時軟體介面存取相關參數。

VisualApplets 支援在執行階段存取設計參數的不同模型：

  • 使用基於 HAP 檔案的 eVA 執行時環境 此方法 與 Basler 影像擷取卡的執行時介面非常相似。HAP 檔案 包含所有必要資訊，可輕鬆存取設計特定的參數。系統 提供了一個執行時軟體 API，該 API 能載入 HAP 檔案、擷取 FPGA 配置 資料，並提供對設計參數的存取功能。

  • 使用基於生成的GenICam XML 程式碼所建構的GenICam API 當 目標平台透過相容於GenICam 的介面連接至軟體時，此 選項可將影像處理參數無縫整合至GenICam API 中。 無需任何額外的軟體元件。

  • 使用由 VisualApplets 所產生的程式碼為平台獨立的 ANSI-C 程式碼。 透過 VA IP Core 寄存器從屬模組進行寄存器讀寫存取的回呼函式 會在啟動時進行註冊。隨後，該程式碼提供對以 名稱為地址的參數的存取，其中轉換函式會透過回呼函式觸發通訊。 此方法非常適合用於嵌入式系統（例如 Zynq7000）的軟體整合。

[注意] 自動產生執行時介面檔案

特定設計的執行時介面相關檔案會由 VisualApplets 自動產生（適用於所有三種存取模型）。

有關執行時軟體介面的選項，請參閱「執行時軟體介面」一節中的詳細說明。

Reset and Enable

VA IP 核心同樣採用寄存器從機介面來控制 重置 (Reset)與啟用 (Enable)訊號——而非使用 專用的埠來達成此目的。如此一來，重置與 啟用訊號可透過執行時軟體由使用者控制，且能夠分別控制 數量未預先已知的處理程序。

重置 (Reset)與啟用 (Enable)訊號與 VA IP 核心設計的互動方式如下：

  • 每個程序都有其專屬的「重置」與 「啟用」訊號（高電平有效），這些訊號由 1 位元寄存器設定。

  • 觸發重置會將整個流程置於初始化 狀態。

  • 「Enable」被觸發後，即開始處理。

  • 停用Enable會停止處理。當 Enable=0 時，不會讀取輸入 FIFO。至於輸出 FIFO， 視影像處理管線的狀態而定，在Enable失效後， 仍可能有部分資料被寫入其中，但流量控制機制會安全地防止 任何 FIFO 內容遭到損毀。

  • 僅當Enable=0 時，方可觸發重置。

  • 重置將清空所有 FIFO。

  • 「啟用」會影響任何具有 FIFO 介面的硬體特定運算子。

  • 「重設」與「啟用」對 運算子的參數並無影響。

  • 「重設」與「啟用」對 GPIO 埠沒有任何影響。

  • 對於 IP 核心的任何ImgIn和ImgOut介面， 均設有輸出埠ResetO和 EnableO。這些輸出埠連接至使用該介面的流程中 對應的Reset和 Enable訊號。因此，連接至 相關介面的任何邏輯單元，皆能在重置 及停用狀態下執行適當的操作。

  • 在取消「Enable」訊號後，必須先重置設計，才能再次啟用該訊號。 若未先執行重置（Reset），直接將「 Enable 」設定為 0 再設定為 1，可能會導致 某些VisualApplets 設計出現無法預期的行為。

針對某個程序的建議 START 程序：

  1. 傳送重設。

  2. 啟用斷言。

建議的程序停止程序：

  1. 停用「啟用」功能。

  2. 傳送重設。

對任何平台特定運算子的 FIFO 進行讀取或寫入存取，皆需透過 相關程序的Enable訊號啟用（此過程會因流量 控制而產生某些取決於設計的延遲）。此外，程序的Reset訊號會連接至任何與該程序相關聯的 I/O FIFO 的重置埠。
