當圖像資料的輸入流無法中斷時（例如資料來自相機感測器時，通常會發生這種情況）， 必須特別謹慎，以避免輸入 緩衝區發生溢出。請考慮以下影響：
-
M 型運算子可能會降低處理速度（例如， PARALLELdn）。
-
使用SYNC同步不同的資料流可能會導致 等待週期。
-
某些基於核運算子的運算子（例如FIRkernelNxM）在行結束後，需要額外的 時鐘週期才能接受新資料，而在幀結束後 所需的時間則更長。

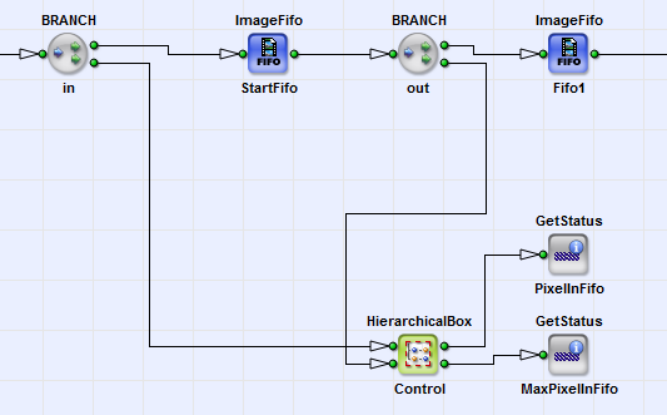

一般來說，在輸入資料路徑中加入類似 以下所示的電路，以監測設計是否能處理該輸入資料速率，是個好主意：

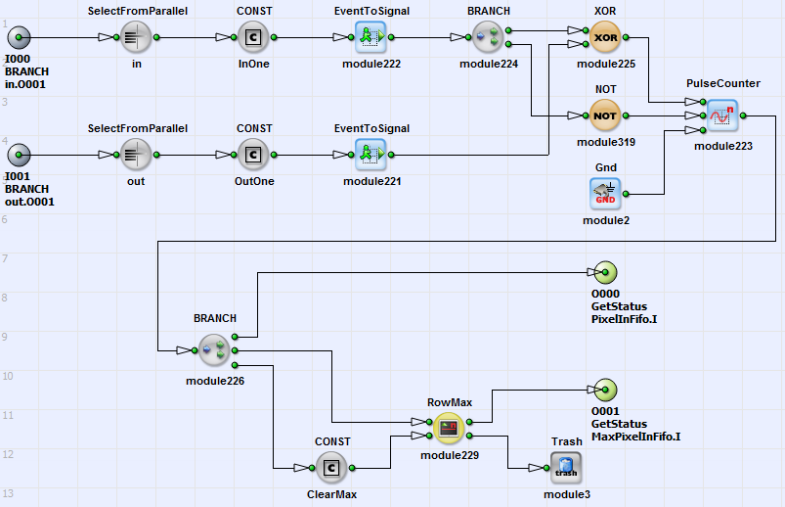

階層式方塊控制項的設計如下：
此電路用以測量輸入端與輸出端之間 FIFOStartFifo 所緩衝的資料字元數量。FIFOStartFifo已配置為 接收不可中斷的資料流（參數InfiniteSource= ENABLED）。 定義緩衝區大小十分有用，如此一來即可將一行或數行資料儲存於該 FIFO 中。
請在運算期間或運算結束後，檢查MaxPixelInFifo運算子的「讀取」參數。 若後續的影像處理管線能夠處理該輸入資料速率， 則該數值應較低，這表示 FIFO 僅需緩衝少數資料字。
若您發現您的設計無法配合輸入資料傳輸速率運作，您可以選擇以下 方案：
-
提高設計的吞吐量，特別是透過增加並行度來達成。
-
減少需要處理的資料量，例如，您可以 透過從感測器中刪除部分資料，來處理較小的影像尺寸。
-
使用基於 RAM 的影像緩衝區運算子，以將輸入資料速率與 處理速率解耦。
