Build Settings

為了實際產生（建置）硬體小程式（參見「建置」）， VisualApplets 會運用一套在後台運作的完整工具鏈。

針對每個硬體平台，VisualApplets 皆提供一套預設的建置設定，該設定已 針對該特定硬體平台進行了最佳化。

根據您在設計設定中為設計所選定的硬體平台， VisualApplets 會建議相應的預設建置設定。此設定無法 由使用者變更，但可替換為使用者自訂的設定。

[注意] 如果發生以下情況，您必須以自己的設定取代預設建構設定...

  • 您為 microEnable 5（ironman 及marathon ）或LightBridge 平台進行設計。

  • 您使用 Xilinx Vivado 工作。

  • 您使用的是高於 9.2 版本的 Xilinx ISE。

[注意] 建議的 Xilinx 工具

請參閱《Xilinx 工具鏈與版本對應各幀擷取卡平台》一文， 以獲取詳細資訊，了解需使用哪種 Xilinx 工具來為哪些 硬體平台編譯小程式。

mE5marathon 及LightBridge ： 雖然可以使用 ISE 14.7 為 mE5 marathon 和LightBridge 建置 Applet，但 Basler 建議使用Xilinx Vivado，因為使用 Vivado 針對這些平台進行 Applet 建置（合成）的速度會快得多。

Defining Build Settings

Using one Parameter Set as Active Configuration

每當程式執行建置步驟時，都會使用一組特定的建置參數 。

VisualApplets 內建了數組建置參數。您可以 新增其他參數集。

在建構小程式時，必須將其中一組指定為「Active configuration」。系統將採用此設定，並據此 控制工具鏈。

所有設定資訊皆儲存於您 本機安裝目錄中的「SynthesizeSettings.xml」檔案中。

[注意] 已啟動與目前的參數組

若要開啟「建置設定」對話方塊，請按一下 「設定」 → 建置 設定。

對話方塊隨即開啟。顯示已啟動的參數組：

  • 已啟用的參數集會在 「建置設定」對話方塊的左側面板中以綠色勾號標示。

  • 已啟動的參數組用於構建。

  • 即使您選取 另一組參數集來顯示，已啟用的參數集仍會保持啟用狀態。（要顯示某組參數集， 請在「建置設定」對話方塊的左側面板中點擊其名稱。 所選的參數集將顯示於 「建置設定」對話方塊的右側面板中。）

  • 您可編輯、複製、儲存或刪除顯示的參數集（請參閱 下文）。

以下，我們將把顯示的參數集稱為 「當前參數集」。

Defining New Parameter Sets

這組參數本身包含用於啟動外部 應用程式（Xilinx 工具）的參數——這些應用程式負責執行工作流程中的特定步驟——以及 用於控制這些工具的參數。 您可以透過勾選 「有效配置」來將某個參數集定義為 預設配置（用於啟動當前設計的建置）， 並可新增註解來說明此 特定參數集的用途。

  1. 要開啟「建置設定」對話方塊，請按一下選單 「設定」 → 建置 設定。

    對話方塊隨即開啟。顯示已啟動的參數組。

    [注意] 新增第一個替代參數組之前

    只要尚未為您的 設計所針對的目標硬體建立額外的參數集，系統便會顯示預設的建置設定。

    您無法對這些預設設定進行任何變更，因此所有 輸入欄位均已停用。

    此外，您也無法取消勾選「啟用設定」，因為目前尚無 替代預設設定的選項。

  2. 按一下 Add 以建立新的參數組。

    系統將要求您提供硬體平台資訊。您可以在此處指定 欲載入的參數集，作為建立您自己的 參數集的基礎。在大多數情況下，在此處選取您設計的 目標硬體是相當合理的做法。

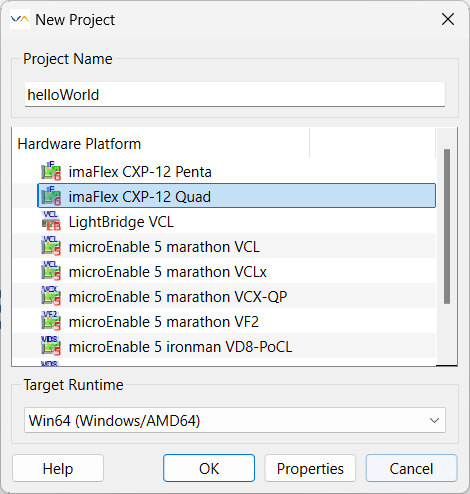

    硬體平臺選擇

    圖 160. 硬體平台選型


  1. 按一下 OK。

    現在，您可以編輯前幾個欄位。

建置設定視窗

圖 161. 「建置設定」視窗


  1. 名稱： 為您的新屬性集命名，以便 進行識別。此名稱將顯示於設定對話方塊及 建置協定中。

  2. 主動配置： 若您希望在建置小程式時使用這組 參數，請勾選「主動 設定」方塊。

    [重要] 作用中組態

    您定義為 「Active 配置」 所定義的參數集，將在您每次執行 建置時被使用。

    當您變更設計中選為目標硬體 的硬體平台時：請為此新平台定義新的建置設定。

  3. 先決條件檢查： 在預設模式下，「先決條件 檢查」功能為啟用狀態。此檢查功能會驗證您的設計所針對的 目標硬體上的 FPGA 類型是否為您的Xilinx 工具鏈所支援。 此外，針對所有針對 mE5 或LightBridge 平台所設計的專案：當此 核取方塊被勾選時，操作員 AppletProperties 中的資訊會在每次建置時更新，即 「BuildTime」和 「AppletUid」這兩項欄位。因此，建置完成後， 設計將處於「未儲存」模式，因為操作員 AppletProperties中的參數值已在建置過程中被變更。

    [注意] 避免更新 AppletProperties

    在特定情況下，您可能不希望透過建置來更新 AppletProperties運算子。在這種 情況下，只需取消勾選「預先條件 檢查」核取方塊即可。

  4. Xilinx ISE/Xilinx Vivado： 請選擇您即將使用的Xilinx 工具鏈。 Vivado 受所有marathon 及LightBridge 平台支援。若開放式設計的目標硬體不支援 Vivado， 系統會直接在 GUI 中標示：

    目標硬體設計支援 Vivado

    圖 162. 目標硬體設計所支援的 Vivado


    目標硬體設計不支援 Vivado

    圖 163. 目標硬體設計不支援 Vivado


  5. 建置環境：

    • 當使用較新版的「Xilinx 」工具時（即在使用 Xilinx Vivado 或Xilinx ISE 且版本高於 9.2 進行開發時）：

      • 取消勾選「使用系統環境」 核取方塊，並

      • 從您的檔案系統中，選取Xilinx 設定批次檔，該檔會設定環境變數，以便 執行外部工具。

      請參閱Xilinx 的文件，以做出 最佳選擇。

      您可以在 Xilinx 安裝資料夾中找到此批次檔：

      • ISE： \Xilinx\14.7\ISE_DS\settings64.bat。

      • Vivado： \Xilinx\Vivado\2020.2\settings64.bat。

      Basler 建議在為 microEnable 5 平台開發小程式時， 使用 64 位元版Windows 作業系統。 請確保 您選擇的批次檔與您 所使用的作業系統相符，例如「settings64.bat」即為適用於 64 位元Windows OP 的檔案。

    • 若您使用的是較舊版的Xilinx ISE（版本 9.2 或更早） 且 所有環境變數均已 在作業系統層級設定完成，請勾選「使用系統環境變數」 核取方塊。

  6. 建置流程： 啟用 「建置流程」下的所有選項。通常，所有步驟都應 被啟用。

    Basler 建議將系統設定為「多點」模式，並 將路徑迭代次數設為 20 次。

    請將「指令模式」維持在「使用平台」 的預設值。

  7. 小程式產生： 啟用Applet 生成功能。

  8. 備註： 請輸入一則說明您剛才所建立的 參數集的註解。您在此處輸入的內容不會影響 實際的建置流程。

  9. 按一下 OK 按鈕。

範例：在為 microEnable 5 或LightBridge 進行開發時，需要設定以下 參數值：

參數集範例：針對 microEnable 5 進行開發，或LightBridge

圖 164. 參數集範例：針對 microEnable 5 進行開發，或LightBridge


[重要] 停用 Build Flow 步驟

預設情況下，所有建置流程步驟（翻譯、映射等）皆已 啟用：

預設：所有 Build Flow 步驟均已啟用

圖 165. 預設：所有建置流程步驟均已啟用


隨著 專家 授權或 VisualApplets 4 授權，您可以取消選取個別步驟。然而，建置步驟之間存在相互 依賴關係。它們會依照依賴順序列出：

  • 翻譯是始終可以 執行的第一步。

  • 只有在先前已執行「轉換」步驟的情況下， 才能執行映射。

  • 只有在先前已執行「映射」 步驟的情況下，才能執行佈局與佈線，以此類推。

後續建置步驟已停用

圖 166. 後續建置步驟已停用


然而，前一個步驟無需在同一次建置 執行中執行。它同樣可能已在較早的建置執行中完成。 只要 先前建置執行過程中產生的檔案（追蹤檔） 仍然可用，便可以停用位於 「建置流程」清單中較前方的步驟，並啟用清單中較後方的步驟。

若要保留先前建置執行過程的追蹤檔案：請前往選單 「設定」 → 系統 設定 →全局建置。在「建置追蹤檔案」下方，啟用 「保留建置追蹤檔案」。停用 「壓縮建置追蹤檔案」。

保留個別建置步驟的建置檔案

圖 167. 保留各建置步驟的建置檔案


如果您保留了建置追蹤檔案，並且先前已執行過所有 建置流程步驟一次，您也可以僅啟用後續步驟，例如：

保留個別建置步驟的建置檔案

圖 168. 保留各建置步驟的建置檔案
[重要] 命令模式選項

隨著 專家 授權或 VisualApplets 4 授權，您可以變更 命令模式。

若要變更 命令模式，請前往 建置流程區域右上角的「指令模式 」。

命令模式選項

圖 169. 指令模式選項


在此清單中，您有三個不同的選項：

  • 使用平台預設值 (Default)

  • 附加至平台預設值

  • 覆寫平台預設值

----------

Use platform default value (Default)：

若您保留或選取此選項，VisualApplets 將顯示針對您指定為 開放式設計目標平台的 硬體平台所建議的預設值。

VisualApplets 在執行Xilinx 工具時，也會使用這些預設值 （也就是說，當實際的小程式是根據開啟的設計進行建構（合成）時）。

由於預設集無法修改，因此在「使用平台預設 值」模式下，無法編輯 「參數」欄位。

Command Mode "Use platform default value"

圖 170. 指令模式「使用平台預設值」


Append to platform default value：

若您選取此選項，即可將 「映射」及「定位與路線規劃」工具 的相關資訊，新增至VisualApplets 所提供的基本參數中。

在建置過程中，VisualApplets 會在 呼叫工具時，將您在 「Arguments」欄位中定義的參數，加入至平台的預設值中。 此設定僅適用於 經驗豐富的使用者。

Command Mode "Append to platform default value"

圖 171. 指令模式「追加至平台預設值」


Overwrite platform default value：

若您選取此選項，VisualApplets 將在您建立新的 Applet 集後，立即顯示針對您所選目標硬體平台的 「映射」及「佈置與佈線」的預設參數。 您可在此處定義（覆寫）「映射」與 佈局與佈線參數。VisualApplets 現在在呼叫工具時，僅會使用您在這些「參數」 欄位中指定的參數。 此設定僅適用於 具經驗的用戶。

Command Mode "Overwrite platform default value"

圖 172. 指令模式「覆寫平台預設值」

Re-Using Parameter Sets

在「建置設定」視窗中，您有幾種選項可用來 處理參數集：

處理選項

圖 173. 處理選項


按一下

  • 新增 將建立一個新的參數集，您可以 根據需求進行修改（視您選取的硬體平台而定）。

  • 複製 複製當前集合的參數， 建立一個新集合，並將複製的集合參數貼入新 集合中。

  • 匯入 可將特定參數集 匯入至當前的VisualApplets 安裝環境中。

  • 「匯出選取項目」 會將當前的參數集儲存至 檔案中。該檔案可用於將資料傳輸至另一台電腦或 安裝環境，或作為備份之用。系統將顯示一個對話方塊，您可在其中 指定檔案名稱與儲存位置。

  • Delete 會刪除目前的參數集。

僅限有經驗的使用者：針對不同作業系統建立 *.hap 檔案 使用相同的建置版本（mE 5ironman 、mE5marathon 及LightBridge ）

對於 mE 5ironman 、mE5marathon 以及LightBridge ，該核取方塊 先決條件檢查 提供了一項特定功能：

  • 若 「先決條件檢查」 已啟用，則在每次 合成（建置）開始時，會更新 BuildTime 和 AppletUid 的資料。若 您要啟動完整的建置流程（從網表生成到 小程式生成），則需啟用 先決條件 檢查。否則，在後續階段（於 幀擷取器上使用小程式時），載入的小程式將無法由執行時 環境進行可靠的驗證。

  • 特定選項：如果您已經完全建置完一個小程式，但 後來決定需要另一個 *.hap 檔案以支援其他目標作業系統：您可以 從完整的建置成果中建立一個新的作業系統專用 hap 檔案，讓您的 設計能在其他目標作業系統上運作（即適用於另一個目標 執行環境）。操作步驟如下：

    1. 在選單中 「設定」中，選擇 系統 設定。

    2. 在彈出的視窗中，選擇類別 全域 建置。

    3. 在此，位於 「建立追蹤檔案」下，啟用 此選項 保留建置追蹤檔案 ，並 指定一個路徑。

    4. 前往選單 設定，選單項目 建置設定。

    5. 停用 選項 停用選項 檢查。

    6. 停用 Xilinx 建置 流程下的所有其他選項。

    7. 啟用 Applet Generation。

    8. 在「預設值」下，啟用 啟用 設定。

    9. 開始建置作業系統專用的 *.hap 檔案。

    特別是面對複雜的設計時，此選項能讓您節省 時間。
