VisualApplets
使用者手冊

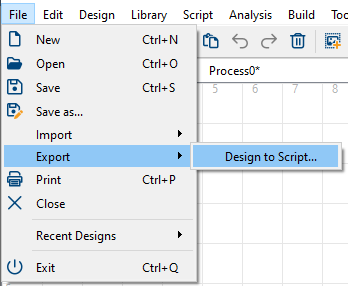

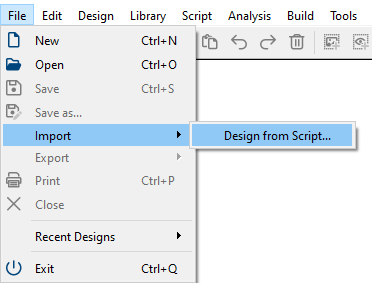

建立、載入與儲存設計

CreateDesign

名稱

平台

用於為硬體平台「Platform」建立名為「Name」的新設計的指令。 若要指定設計的目標平台，您可以使用

Using capitals in the names has no effect.

SetDesignProperty

關鍵值

請使用此指令輸入設計屬性。您可以使用以下三個值作為鍵：

SetDesignClock

NewFrequency

用於設定 FPGA 基本時脈頻率的命令 (單位為 MHz)。

建立設計

CreateProcess

-

建立一個新程序

CreateModule

OperatorType

FullModuleName

[ InPortMultiplicity

[ 輸出埠多重性

{NamedPortMultiplicity}

] ]

xPos

yPos

建立一個運算子（OperatorType）的實例（Module）。

您可透過參數 xPos 和 yPos 來定義模組在設計視窗中的位置。

透過 FullModuleName，您可以定義模組在設計中的層級位置，以及實例化後的名稱（例如： Process0/branch）。

若需設定，您可以使用數值對 InPortMultiplicity 和 OutPortMultiplicity 來指定 模組的向量輸入與向量輸出的多重性。

若使用此數值對，即為該 模組（即某個運算子的特定實例）定義在具有可變埠號的運算子（如 BRANCH）中的埠數。

此外，您可以指定個別向量連接埠的多重性（NamedPortMultiplicity）。您可以在同一條命令列中多次使用 NamedPortMultiplicity 。

格式為 PortGroup:數字。

範例： CreateModule BRANCH Process0/branch 0 0 O:3 100 100

ConnectModules

FromModule

FromModulePort

ToModule

ToModulePort

[ x1 [y2 x3] ]

用於連接模組的指令。對於 FromModule 和 ToModule，請使用層級名稱 （即包含模組在設計中的層級位置以及實際模組名稱的名稱，例如 (例如 Process0/branch)）。

層級方塊內的節點透過前綴「INBOUND#」或「OUTBOUND#」來識別。例如：「OUTBOUND#O001」。

您可使用選填參數 x1、y2 和 x3 來定義連接多邊形的幾何形狀 （從 FromModuleOutputPort 延伸至 x1 的水平線、 延伸至 y2 的垂直線、 水平線延伸至 x3， 垂直線向上延伸至 ToModulePort 的高度， 水平線延伸至 ToModulePort）。

CreateComment

FullModuleName

文字

xPos

yPos

「Text」的內容可以包含 Unicode 字元。若您使用不屬於 ASCII 範圍的字元，請使用相應的 Tcl 語法來表示 Unicode，例如：

[將 utf-8 編碼的「A-Umlaut: \xc3\x84」進行轉換]

SetParamInt

FullModuleName

ParameterName

Value

用於設定整數參數的指令。

SetParamFloat

FullModuleName

ParameterName

Value

用於設定浮點數參數的指令。

SetParamEnum

FullModuleName

ParameterName

Value

用於設定具索引的枚舉參數的指令。值為該枚舉值的字串。

範例：Process0/module1 (SetSignalStatus)，"SetParamEnum Process0/module1 Mode High" 會將參數 Mode 設定為 High。

SetParamString

FullModuleName

ParameterName

Value

用於設定字串參數的指令。

SetParamIntField

FullModuleName

ParameterName

索引

值1

{OtherValues}

此指令用於設定整數欄位的資料，從索引 "Index" 開始，並填入以下值。

SetParamFloatField

FullModuleName

ParameterName

索引

Value

{OtherValues}

用於設定浮點數欄位條目，從索引 "Index" 開始，對應以下數值的指令。

SetParamStatic

FullModuleName

ParameterName

如果某個參數既可以是靜態的，也可以是動態的，在絕大多數情況下，該參數預設會被設定為動態。 請使用此指令將此類參數設定為靜態。

SetParamDynamic

FullModuleName

ParameterName

您可以使用此函式將參數設定為動態（前提是該參數本身允許設定為動態）。

SetLinkParam

FullModuleName

PortName

ParameterName

Value

{ 其他參數名稱

OtherParameterValue }

用於配置連結的指令。連結是透過模組的「連接」節點來識別的。

SetResourceMapping

FullModuleName

ResourceName

[目錄]

NewMapping

用於變更資源與模組之間對應關係的指令。資源 ResourceName 將被對應至新索引 NewMapping。 若模組分配了多個同類型資源，請使用可選參數 Index 來選取 該資源。

其他編輯指令

Move

FullModuleName

[HierNodeName]

PosX

PosY

用於將模組、H-Box 節點、註解框或模擬模組重新定位至 設計視窗內新位置的指令。

僅在選取 H-Box 節點時使用參數 [HierNodeName]。 層級方塊內的節點是透過前綴「INBOUND#」或「OUTBOUND#」來識別（如同您使用 ConnectModules 指令時一樣），例如「INBOUND#I000」。

CreateSimSource

FullSimModuleName

xPos

yPos

用於在指定位置建立模擬來源的指令。

CreateSimProbe

FullSimModuleName

xPos

yPos

用於在指定位置建立模擬探針的指令。

ConnectSimModule

FullSimModuleName

目標模組名稱

目標模組埠名稱

[ xPos yPos ]

用於透過連結將模擬模組相互連接的指令。 此連接是透過指定的模組（TargetModuleName）和埠（TargetModulePortName）來識別的。 TargetModuleName 必須位於與 FullSimModuleName 相同的層級結構中。 您可選擇透過參數 xPos 和 yPos 來定義該連接在鏈路上的位置。

SetSimModuleProperty

FullSimModuleName

Key

Value

{OtherValue}

用於配置模擬模組的指令。可設定以下參數（在下表中，關鍵字 Key 後面緊接參數值 Value）：

PixelAligmentOffset BITS

ImageFileSubPixels 數值型

ImageFilePixelBits BITS

ImageFileNormalize 選項

其中 CHOICE = "1" | "0" | "yes" | "no" | "on" | "off" | "true" | "false"

CropRect [imageNr] X Y 寬度 高度

CurrentImage 索引

AddImage

FullSimSourceName

圖片檔案名稱1

{OtherImageFileName}

[圖片庫]

用於將影像新增至模擬來源的指令。 若連結上的核心元素數量大於 1，則需指定與該連結上核心元素數量相等的影像數量 。 您亦可選擇指定要使用的影像庫（ImageLibrary = "Native" | "ImageMagick"）。

User Libraries

InstUserLibOperator

LibName

OperatorName

FullModuleName

XPos

YPos

用於實例化使用者函式庫元素的指令。

自訂函式庫處理

InstCustomLibOperator

LibName

OperatorName

FullModuleName

XPos

YPos

用於實例化自訂函式庫元素的指令。
