參考設計：安裝 Stereo mini USB 相機#

本主題提供 Stereo mini USB 相機的最佳參考安裝設計解決方案，協助您在產品部署過程中迅速實施。

STM-501u 和 STM-502u 的安裝參考解決方案#

產品組件#

STM-501u	STM-502u

產品圖紙#

• STM-501u

• STM-502u

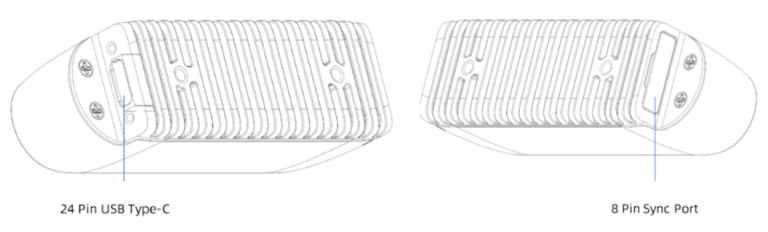

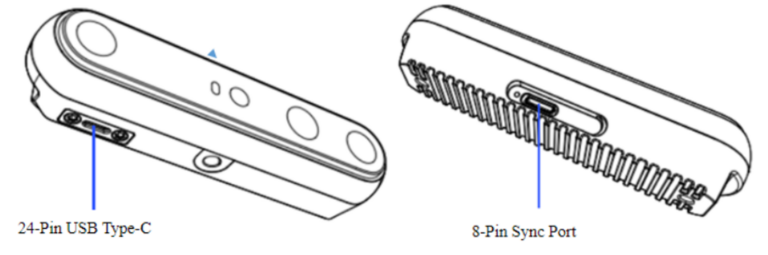

產品介面#

24針 USB Type-C 介面#

• 24針 USB Type-C 介面位於相機左側。Type-C 母頭的深度規定為 6.0 ±0.2 mm。請注意 Type-C 插頭的尺寸，以避免乾涉並確保在插入 Type-C 插頭時接觸良好。
• Type-C 插頭金屬裸露部分的長度：
  • 對於帶螺絲的 Type-C 插頭，建議長度為 6.0 ±0.2 mm
  • 對於不帶螺絲的 Type-C 插頭，建議長度為 6.2 ±0.2 mm

8 引腳 Sync 連接埠#

8針 sync 連接埠位於相機右側。旋轉 sync 連接埠蓋即可看到 sync 連接埠。

安裝與固定方法#

• 選項 A：使用 1/4-20 UNC 螺紋孔固定相機。孔深為 5 mm，建議扭矩為 4.0 Nm。

• 選項 B：使用相機背面的兩個 M3 螺紋孔固定相機。孔深為 3.0 mm，建議扭矩為 0.4 Nm。
• 選項 C：利用金屬外殼的形狀或邊緣固定相機。


  • 必須利用 1/4-20 UNC 螺紋孔或模組金屬零件上的其他區域進行接地。
  • 模組組裝至整機後，FOV 視角必須暢通無阻。

STM-951u 和 STM-952u 的安裝參考解決方案#

產品組件#

STM-951u	STM-952u

產品圖紙#

• STM-951u

• STM-952u

產品介面#

24針 USB Type-C 介面#

• 24針 USB Type-C 介面位於相機底部。Type-C 母頭的深度規定為 6.0 ±0.2 mm。請注意 Type-C 插頭的尺寸，以避免乾涉並確保在插入 Type-C 插頭時接觸良好。
• Type-C 插頭金屬裸露部分的長度：
  • 對於帶螺絲的 Type-C 插頭，建議長度為 6.0 ±0.2 mm
  • 對於不帶螺絲的 Type-C 插頭，建議長度為 6.2 ±0.2 mm

8 引腳 Sync 連接埠#

8針 sync 連接埠位於相機頂部。移除 sync 連接埠保護蓋即可看到 sync 連接埠。

安裝與固定方法#

• 選項 A：使用相機背面兩個 M4 螺紋孔固定相機。孔深為 3.0 mm，建議扭力為 4.0 Nm。

• 選項 B：使用相機背面的兩個 M3 螺紋孔固定相機。孔深為 3.0 mm，建議扭矩為 0.4 Nm。
• 選項 C：利用金屬外殼的形狀或邊緣固定相機。


  • 必須利用 1/4-20 UNC 螺紋孔或模組金屬零件上的其他區域進行接地。
  • 模組組裝至整機後，FOV 視角必須暢通無阻。

系統設計要求#

• 密封要求
  • 在 3D 相機與您的裝置之間使用泡棉墊或矽膠密封條，以防灰塵進入。
• 鏡頭要求
  • 不得在 3D 相機前方加裝任何額外鏡頭或護蓋。
• 散熱要求
  • 使用導熱材料將相機連接至外部金屬組件以擴大散熱面積。建議結合使用風扇進行主動散熱。
  • 相機不得受到其他熱源加熱。
