參考設計：Stereo mini USB 攝影機的安裝#

本主題提供適用於Stereo mini USB 攝影機的最佳參考安裝設計方案，協助您在產品部署過程中迅速實施該方案。

STM-501u 及 STM-502u 的安裝參考方案#

產品組件#

STM-501u	STM-502u

產品圖#

• STM-501u

• STM-502u

產品介面#

24 針腳 USB Type-C 介面#

• 24 針腳的 USB Type-C 介面位於相機左側。Type-C 母頭的深度規格為 6.0 ±0.2 毫米。請注意 Type-C 公頭的尺寸，以避免干涉，並確保在插入 Type-C 公頭時能充分接觸。
• C型插頭中金屬外露部分的長度：
  • 建議帶螺絲的 Type-C 插頭長度為 6.0 ±0.2 公釐
  • 建議無螺絲的 Type-C 插頭長度為 6.2 ±0.2 毫米

8 引腳 Sync 連接埠#

8 針同步埠位於相機的右側。旋轉同步埠蓋即可看到同步埠。

安裝與固定方法#

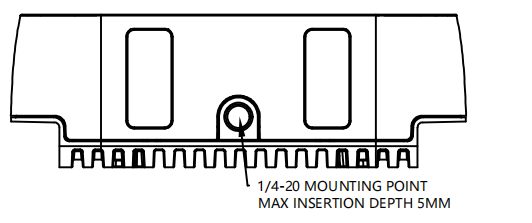

• 選項 A：使用 1/4-20 UNC 螺紋孔固定相機。孔深為 5 毫米，建議扭力為 4.0 牛頓米。

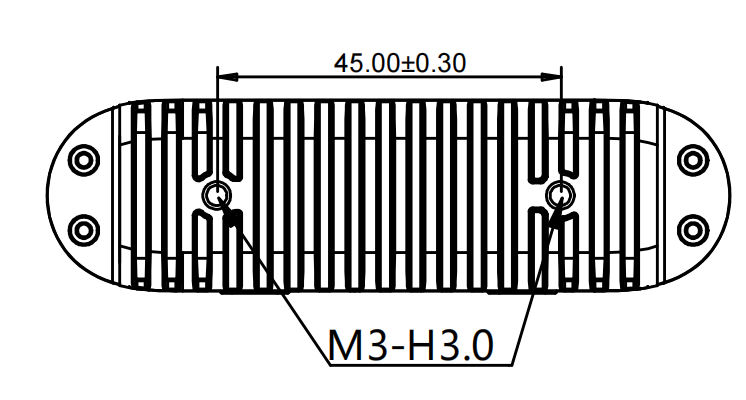

• 方案 B：利用相機背面的兩個 M3 螺紋孔固定相機。孔深為 3.0 毫米，建議扭力為 0.4 牛頓米。
• 選項 C：利用金屬外殼的輪廓或邊緣來固定相機。


  • 必須利用模組金屬部件上的 1/4-20 UNC 螺紋孔或其他區域進行接地。
  • 將模組組裝至整機後，視野角必須保持暢通。

STM-951u 及 STM-952u 的安裝參考方案#

產品組件#

STM-951u	STM-952u

產品圖#

• STM-951u

• STM-952u

產品介面#

24 針腳 USB Type-C 介面#

• 24 針腳的 USB Type-C 介面位於相機底部。Type-C 母孔的深度規格為 6.0 ±0.2 mm。請注意 Type-C 插頭的尺寸，以避免干涉，並確保在插入 Type-C 插頭時能充分接觸。
• C型插頭中金屬外露部分的長度：
  • 建議帶螺絲的 Type-C 插頭長度為 6.0 ±0.2 公釐
  • 建議無螺絲的 Type-C 插頭長度為 6.2 ±0.2 毫米

8 引腳 Sync 連接埠#

8 針同步埠位於相機頂部。取下同步埠的保護蓋，即可看到同步埠。

安裝與固定方法#

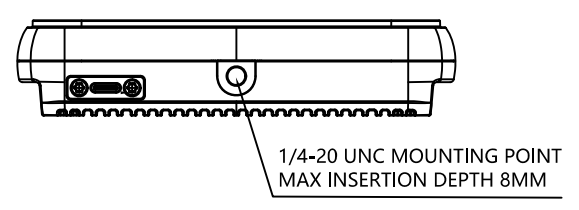

• 選項 A：利用機身背面的兩個 M4 螺紋孔固定相機。孔深為 3.0 毫米，建議扭力為 4.0 牛頓米。

• 方案 B：利用相機背面的兩個 M3 螺紋孔固定相機。孔深為 3.0 毫米，建議扭力為 0.4 牛頓米。
• 選項 C：利用金屬外殼的輪廓或邊緣來固定相機。


  • 必須利用模組金屬部件上的 1/4-20 UNC 螺紋孔或其他區域進行接地。
  • 將模組組裝至整機後，視野角必須保持暢通。

系統設計需求#

• 密封要求
  • 請在 3D 攝影機與您的裝置之間放置泡棉墊或矽膠密封圈，以防止灰塵進入。
• 鏡頭規格
  • 3D 相機的前端無法加裝任何額外的鏡頭或保護蓋。
• 散熱需求
  • 請使用導熱材料將相機連接至外部金屬組件，以擴大散熱範圍。建議搭配風扇進行主動散熱。
  • 相機不得受其他熱源加熱。
