設定 Basler GMSL 相機#

本主題提供有關如何使用 BaslerGMSL 攝影機與主機系統設定「GMSL 」系統的相關資訊。它將引導您逐步執行大致步驟，並說明應注意的事項。

開始之前#

在開始設定GMSL 攝影機之前，請確保已執行以下步驟，且相關設定已就緒：

• 可連接網際網路。
• 請確認您已安裝以下項目：
  • 軟體安裝 (Linux)
  • 攝影機啟用套件（GMSL 攝影機）
  • 硬體安裝（GMSL 攝影機）（攝影機、鏡頭、纜線等）

設定 GMSL 相機#

以下各節將向您說明如何設定一台或多台GMSL 攝影機：

• 設定單台 ace 2GMSL 攝影機
• 設定多台 ace 2GMSL 攝影機

設定單台 ace 2GMSL 攝影機#

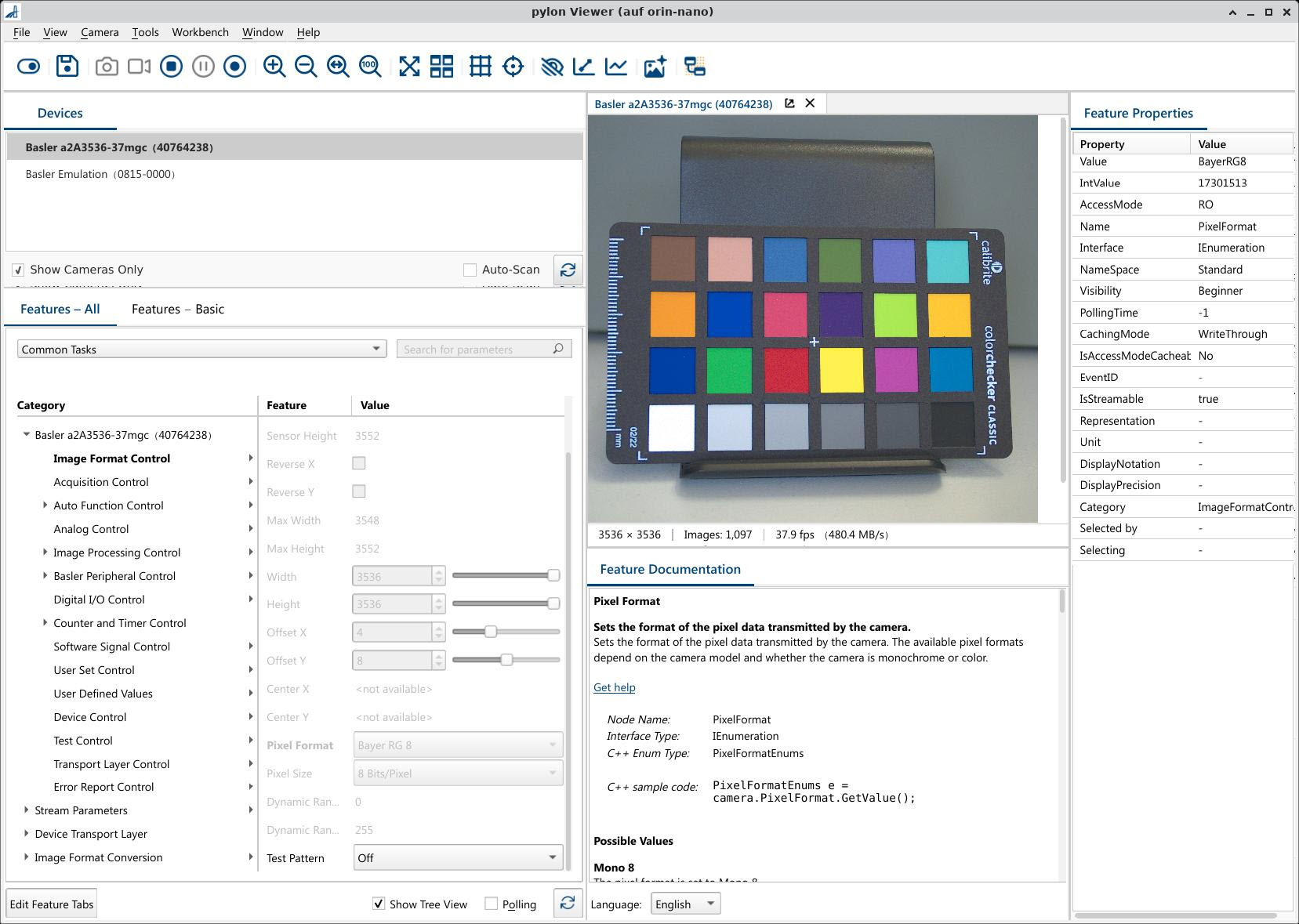

若要在 pylon Viewer 中首次檢視影像：

1. 請確保系統組件已通電（即GMSL 攝影機及主機系統（含反序列化器））。
2. 啟動「pylon Viewer 」。
   「pylon Viewer 」會自動偵測已連接的攝影機。
   在攝影機清點過程中，攝影機的電源會被開啟。視主機系統而定，攝影機可能需要幾秒鐘才會出現在「裝置」窗格中。
3. 如果系統未能自動偵測到攝影機，請按一下「自動掃描」核取方塊右側的「重新整理」圖示。

4. 在「pylon Viewer 」中，雙擊所需的攝影機。
   裝置樹將開啟，顯示用於設定攝影機的參數。



5. 若要設定參數，請勾選「顯示樹狀視圖」核取方塊。否則，所有參數都會列在同一個類別中。

6. 您現在可以使用以下工具擷取影格： 連續拍攝 acquisition mode 或 Single Shot acquisition mode .
7. 請根據需求，使用自訂設定來配置相機（例如：定義您希望如何觸發拍攝（請參閱「觸發式影像擷取」），以及要啟用和設定哪些功能）。

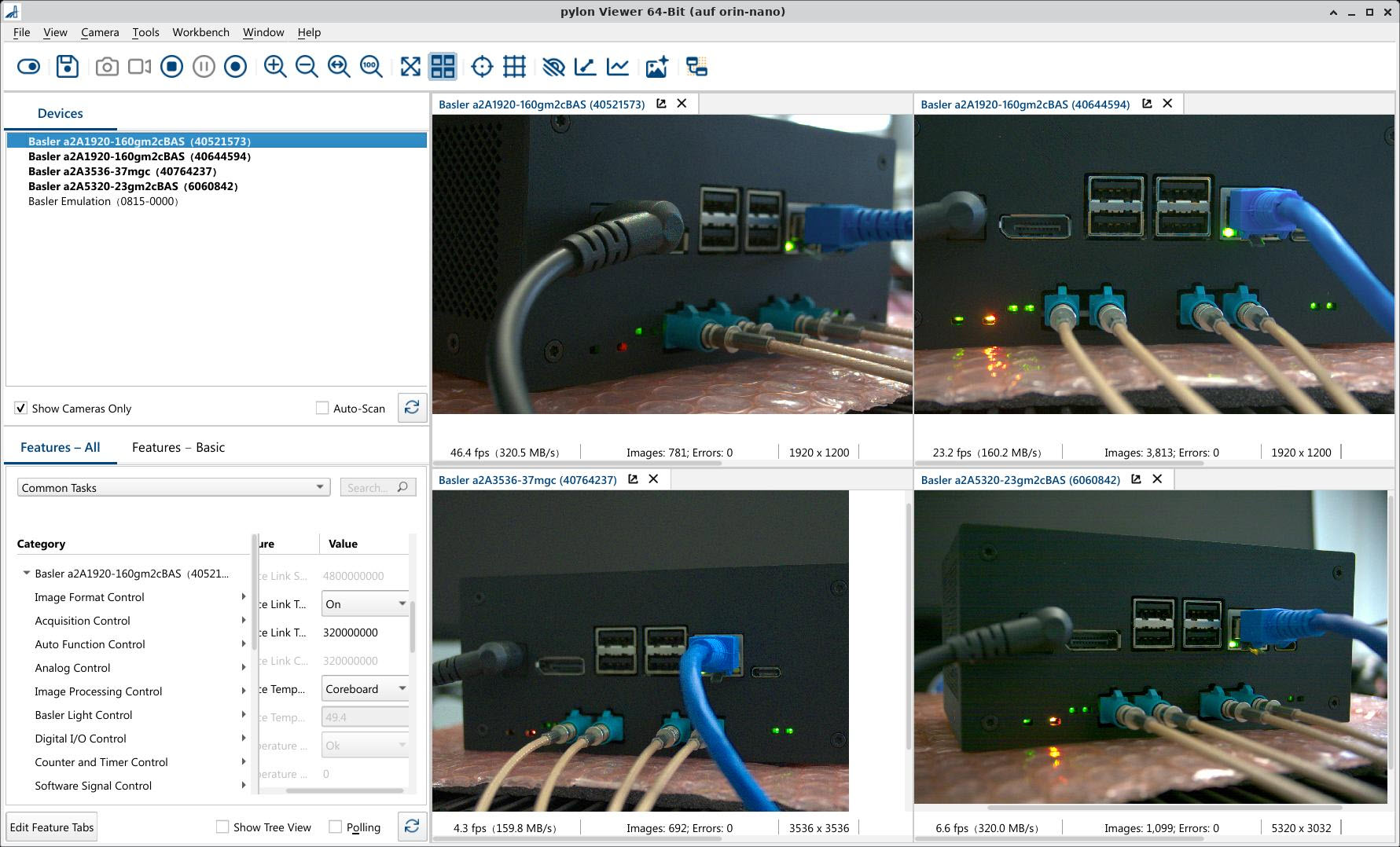

設定多台 ace 2GMSL 攝影機#

1. 請確保系統組件已通電（即GMSL 攝影機及主機系統（含反序列化器））。
2. GMSL 針對所有已連接的 ace 2 GMSL 攝影機，請依照「設定單一台 ace 2 攝影機」一節中的說明，執行步驟 2 至 5。

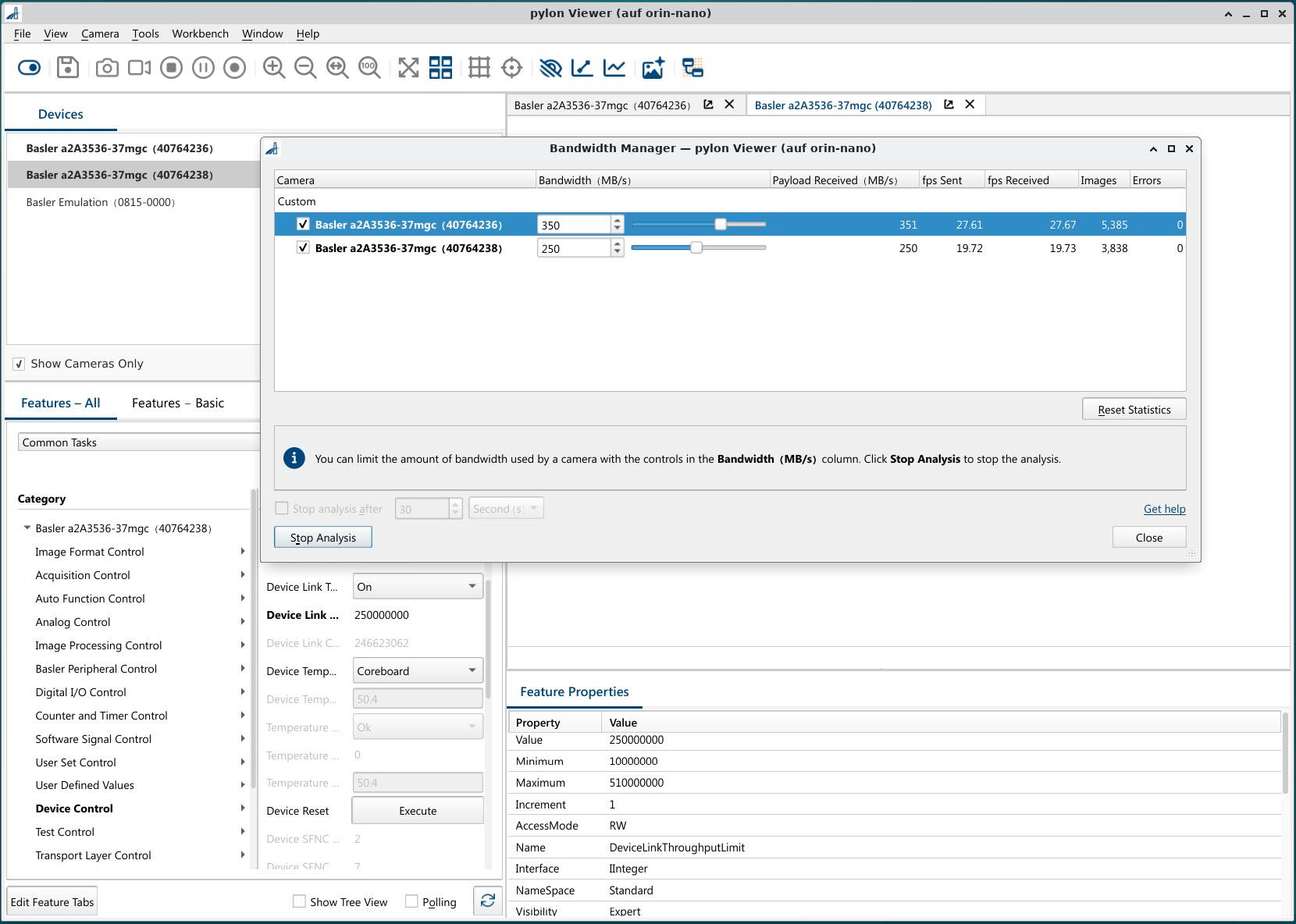

1. 若您在硬體安裝過程中連接了多台GMSL 攝影機，請透過「頻寬管理員」檢查頻寬設定。

2. 若要優化頻寬設定或變更頻寬分配，請參閱「優化頻寬消耗」一節。

   • 可用頻寬取決於硬體配置，且在不同主機系統之間可能有所不同。
   • 預設情況下，每台攝影機的最大可用頻寬會透過 CSI 介面分配給 SoC。
   • 在許多主機系統中，兩個或四個GMSL 埠會多工匯集至單一 MIPI D-Phy 介面，並共享其可用資料頻寬。若您需要為攝影機分配另一組頻寬，請透過「頻寬管理員」為每台攝影機設定頻寬。
   • 您可以將調整後的頻寬值儲存至使用者設定中，以便攝影機在重新啟動後（請於pylon Viewer 中，透過「攝影機」選單中的「檔案存取」指令）以儲存的設定啟動。

3. 請依照「設定單一台 ace 2GMSL 攝影機」一節中的說明，繼續執行步驟 6 至 8。
   請針對系統中使用的每台GMSL 攝影機，執行相應的設定步驟。
