使用 pylon Viewer 設定 CXP 線性掃描相機與擷取卡#

本主題將協助您設定 CXP 線掃描攝影機，並搭配幀擷取卡或 CXP 介面卡，透過pylon Viewer 進行影像擷取。

有關需求及可能的拓撲結構，請參閱「一般資訊」。

安裝 pylon Software Suite#

若要安裝pylon Software Suite ，以便與 Basler racer 2 攝影機搭配使用：

1. 請下載pylon Software Suite 7.5.0 或更高版本。
2. 啟動安裝程式，並依照指示進行安裝。

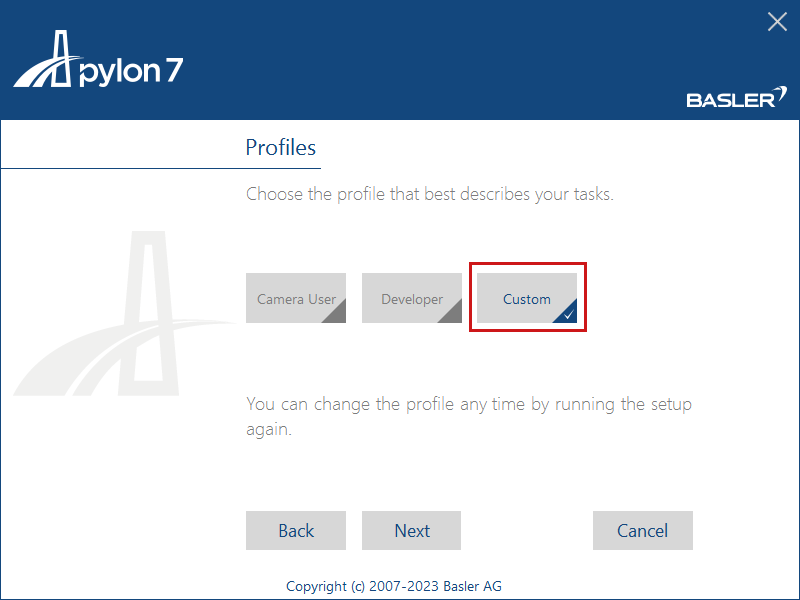

3. 在「設定檔」對話方塊中，請選擇「自訂安裝」。

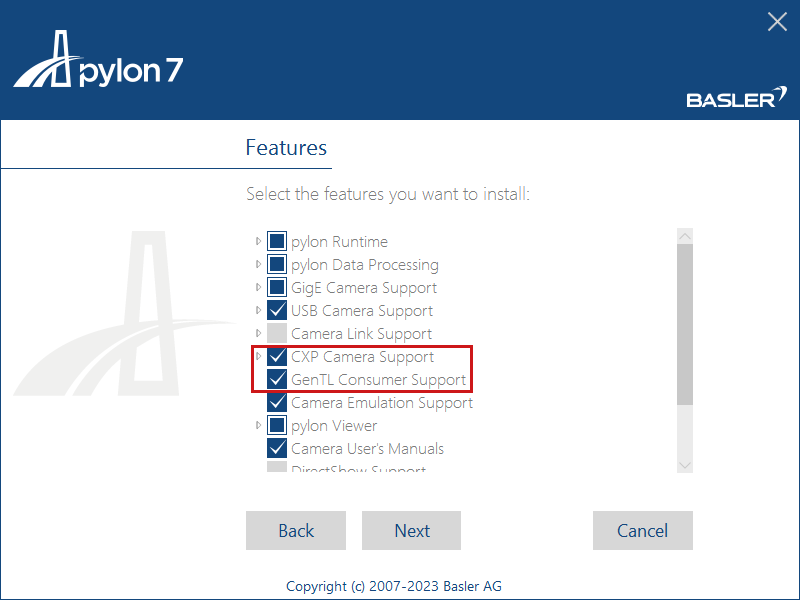

4. 在「功能」對話方塊中，請選取「CXP 攝影機支援」和「GenTL 使用者端支援」。



在pylon Viewer#

若要率先瀏覽「pylon Viewer 」中的圖片：

1. 啟動 pylon Viewer。

2. 載入所需的小程式：

   1. 雙擊該介面，也就是幀擷取卡或介面卡。

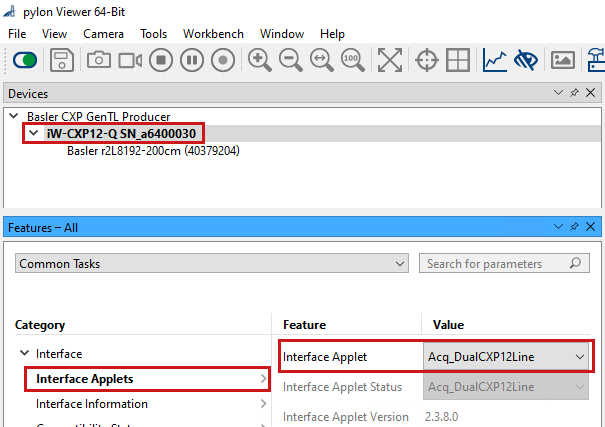

   2. 請在「類別」檢視中選取「介面小程式」，並選擇您所需的小程式。若要選擇適合您的電路板與配置的正確小程式，請參閱「可能的拓撲結構」。

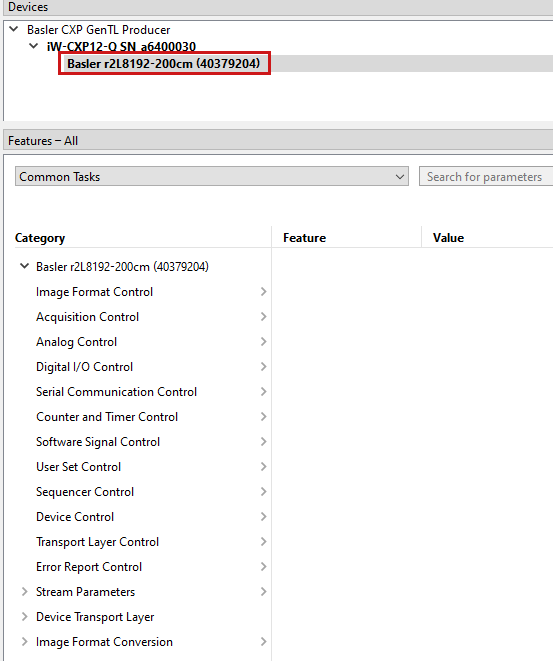

3. 影像擷取卡的 FPGA 現已根據您的應用程式完成設定。pylon Viewer 會自動偵測相機。請雙擊您的相機。此時將開啟裝置樹，顯示用於設定相機與影像擷取卡的參數：

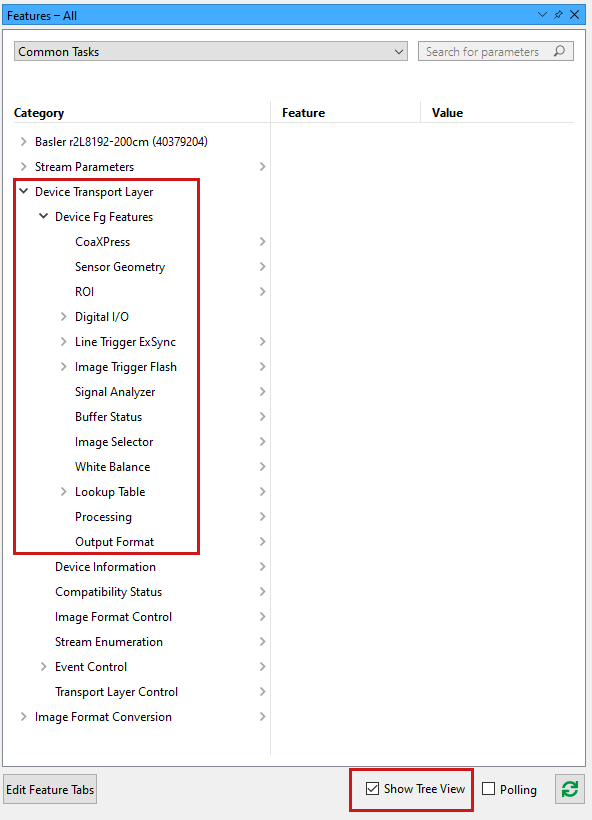

4. 若要設定參數，請啟用「樹狀檢視」。否則，所有參數都會列在同一個類別中。

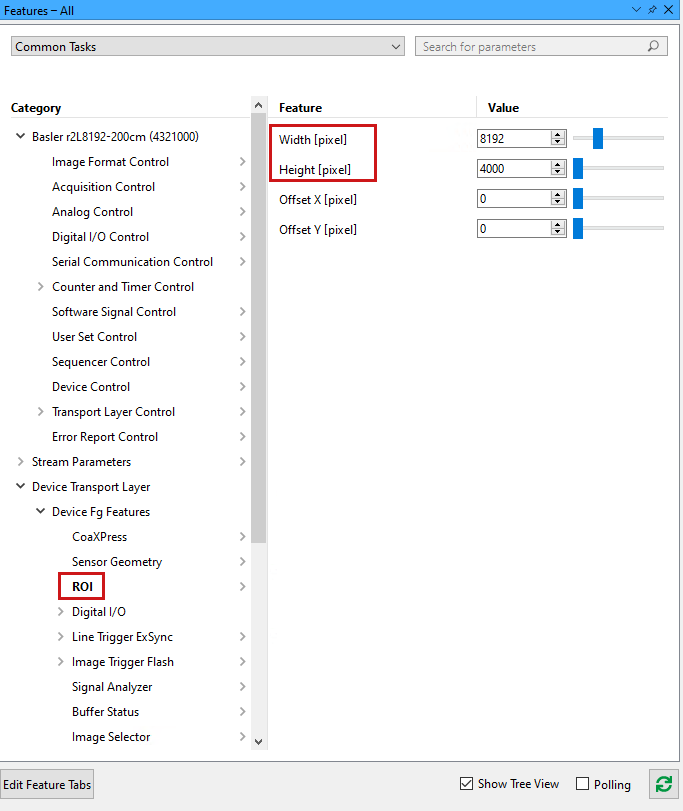

5. 請在「類別」檢視中選取「ROI」，並根據您的需求設定 ROI 的寬度和 高度。請注意，高度是指將一定數量的攝影機列合併為一個輸出畫格的數值。



6. 現在您可以透過 連續拍攝 acquisition mode 或 Single Shot acquisition mode .

7. 請根據您的需求，使用自訂設定來設定攝影機與影像擷取卡或介面卡。
8. 有關觸發模式的資訊，請參閱《觸發式影像擷取》或知識文章《使用 CXP-12 介面卡與 Basler racer 2 CXP 攝影機設定單端線觸發》。
