r2T16416-500cm#

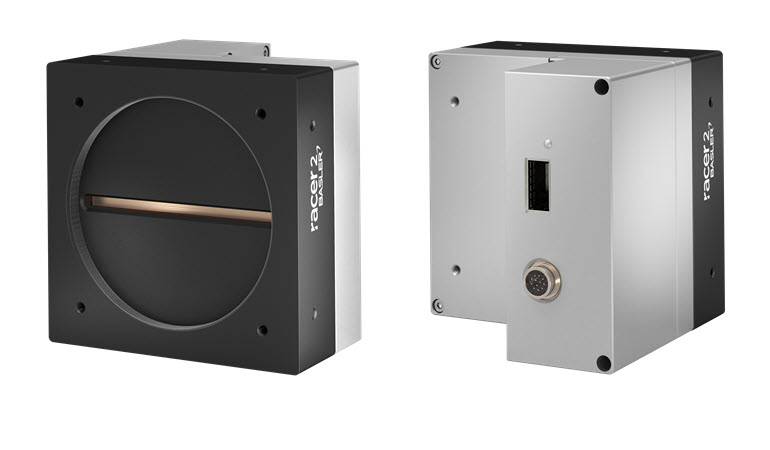

r2T16416-500cm Basler racer 2 XL 相機搭載 Gpixel GLT5016BSI 感光元件。

Basler racer 2 XL TDI 相機

規格#

一般規格#

r2T16416-500cm
解析度 16416 像素 x 256 級
感光元件類型 Gpixel GLT5016BSI，單色 BSI CMOS TDI，1 個陣列
全域快門
感光元件尺寸 82.08 mm
像素大小 (水平 x 垂直) 5 x 5 µm
光譜 可見光
最大行頻 500 kHz（當 Pixel Format 設定為 Mono 8 或 Mono 10 時）
485 kHz（當 Pixel Format 設定為 Mono 12 時）
Product Family racer 2 XL
黑白 / 彩色 Mono
影像資料介面 CoaXPress-over-Fiber，4x CXP-25 (100 Gbps)
Pixel Formats 請參閱 Pixel Format。
Sensor Bit Depth 12 bit
同步 透過硬體觸發
透過軟體觸發
透過自由執行 (Free Run)
相機電源需求 透過 I/O 連接器供應 21.6–26.4 VDC
約 21 W（典型值）@ 24 VDC
I/O Lines 3 個差動式 general purpose I/O (GPIO) lines
鏡頭介面 M90x1 安裝座
12 mm 法蘭焦距 (FFD)
尺寸 (長 x 寬 x 高) 106 x 110 x 110 mm
Weight ≈1420 g
Conformity CE（包含 RoHS）、UKCA、FCC、KC、GenICam、CoaXPress-over-Fiber、IP30
您的相機型號證書
如需詳細資訊，請參閱 Basler 網站的法規遵循 (Compliance) 專區。
軟體 Basler Framegrabber SDK Windows (64 bit)（5.11 或更高版本）

相對量子效率#

Gpixel GLT5016BSI 相對量子效率

機械規格#

Camera Dimensions and Mounting Points#

racer 2 XL 相機的機械尺寸（單位：mm）

→ 下載您的 Basler 相機 CAD/技術圖紙。

像素陣列位置#

racer 2 XL 相機的像素陣列位置（單位：mm）

Requirements#

環境要求#

Temperature and Humidity#

描述 Temperature and Humidity
運作期間的外殼溫度 0–50 °C (32–122 °F)
運作期間的濕度 <1–80 %, relative, non-condensing
儲存溫度 -20–80 °C (-4–176 °F)
Storage humidity <1–80 %, relative, non-condensing
依據 EN 62368-1 標準的外殼溫度 最高 70 °C (158 °F)
依據 EN 62368-1 標準的環境溫度 最高 30 °C (86 °F)

散熱#

→ 請參閱 提供散熱。

Electrical Requirements#

警告 – 電擊與火災危險 / Risque de choc électrique et d'incendie

未經批准的電源供應器可能會導致電擊、火災或兩者皆有，並可能造成嚴重受傷或死亡。

  • 您必須使用符合安全特低電壓 (SELV) 與限功率電源 (LPS) 或電源 1 (ES1) 與電源 2 (PS2) 要求的電源供應器。

Les blocs d'alimentation non approuvés peuvent causer des décharges électriques ou des départs de feu, ou les deux. Celles-ci représentent un risque de mort ou de blessure grave.

  • Vous devez utiliser un bloc d'alimentation conforme aux exigences Safety Extra Low Voltage (SELV) et Limited Power Source (LPS) ou Electrical Source 1 (ES1) et Power Source 2 (PS2).
注意 – 電壓不正確可能會損壞相機。

您必須在以下指定的安全工作電壓範圍內提供相機和 I/O 電源。

請勿對 I/O 線路使用負電壓。

相機電源#

您必須使用外部電源（輔助電源）透過相機的 I/O 連接器為相機供電。

工作電壓為 24 VDC ± 10 %。最低必須供應 21.6 VDC。為避免損壞相機，絕對不能超過最高 26.4 VDC。

I/O Lines#

→ 請參閱 racer 2 L 和 racer 2 XL 相機的 I/O 控制。

電路圖#

→ 請參閱 racer 2 L 和 racer 2 XL 相機的 I/O 控制。

線材要求#

光纖纜線#

警告 – 雷射安全說明 雷射安全

為避免受傷，請務必遵循以下安全說明：

光纖連接會發射紅外線範圍內的雷射輻射。雷射輻射是肉眼不可見的，若直接接觸眼睛可能會造成視力受損。切勿直視開放的光纖端面或作用中的光學連接埠。在進行任何安裝、維護或清潔之前，請先斷開連接或安全地將其關閉。請小心處理並棄置光纖殘餘物。

QSFP28 收發器模組#

I/O 纜線#

實體介面#

相機連接器與狀態 LED#

相機連接器

I/O 連接器#

  • 12-pin Hirose 微型插座（零件編號 HR10A-10R-12P）
  • 建議搭配的連接器：12-pin Hirose 微型插頭（零件編號 HR10A-10P-12S）或同等級產品

QSFP28 連接埠#

QSFP28 (Quad Small Form‑Factor Pluggable 28) 連接埠是一種光學高速資料網路介面。

資訊

Basler 強烈建議將 Basler Modul QSFP28 100G SR4 MPO 100m 與 Basler Cable Optical, MPO, 8x PC/F 搭配使用，以連接至 QSFP28 連接埠。

其他纜線（例如 DAC [Direct Attach Copper] 纜線）絕不可使用。這些纜線未經過測試，可能會導致穩定性問題，例如影像資料遺失。

狀態 LED#

狀態 LED 會根據 CoaXPress 標準顯示其相關 CoaXPress 連線的狀態。

LED 狀態#

LED State 含意
關閉 無電源
純橙色 系統開機
以 12.5 Hz 的頻率閃爍的紅色燈光 系統錯誤（例如內部錯誤）
以 1 Hz 的頻率閃爍的紅色燈光 已通電，但未連接纜線
以 0.5 Hz 的頻率交替閃爍綠色與橘色 正在傳送連線測試封包
恆亮綠色 裝置／主機已連線，但未傳輸任何資料
以 1 Hz 頻率橘色閃爍 裝置/主機已連線，正在等待事件（例如觸發）
以 12.5 Hz 的頻率閃爍的綠色燈光 裝置／主機已連線，資料正在傳輸中
以 12.5 Hz 的頻率閃爍橙色（即使連線偵測速度更快，此狀態仍會持續顯示至少 1 秒） 正在進行連線偵測，PoCXP 目前未被使用

連接器引腳配置#

I/O 連接器的接腳編號

接腳 Line 功能
1 - 24 VDC 相機電源
2 - 24 VDC 相機電源
3 Line 1 - 通用 I/O (GPIO) Line 1，負極接腳
4 Line 1 + 通用 I/O (GPIO) Line 1，正極接腳
5 - 通用 I/O (GPIO) 線路的接地端
6 Line 2 - 通用 I/O (GPIO) Line 2，負極接腳
7 Line 2 + 通用 I/O (GPIO) Line 2，正極接腳
8 - 相機電源接地
9 - 相機電源接地
10 - 未連接
11 Line 3 - 通用 I/O (GPIO) Line 3，負極接腳
12 Line 3 + 通用 I/O (GPIO) Line 3，正極接腳

資訊

  • 通用 I/O (GPIO) 線路接地端（接腳 5）與相機電源接地端（接腳 8 和 9）在相機內部相連。

  • 請務必連接相機電源（接腳 1 和 2）與接地（接腳 8 和 9）的所有接腳。

預防措施#

→ 請參閱安全說明 (boost, racer 2 L, racer 2 XL)。
