Vignetting Correction#

透過 Vignetting Correction camera feature，您可以移除影像中的暗角偽影。

此功能與 pylon Viewer 中的 Vignetting Correction 功能搭配運作。

使用此功能#

暗角是指影像四角比中心暗的現象。這是數位相片中常見的效應，當感光元件邊緣的像素無法接收足夠的光線時就會發生。

發生此情況的原因可能是影像圓圈相對於感光元件大小而言太小，或者光線不像感光元件中心那樣以直角射入感光元件。這意味著邊緣的像素具有較低的灰階值。

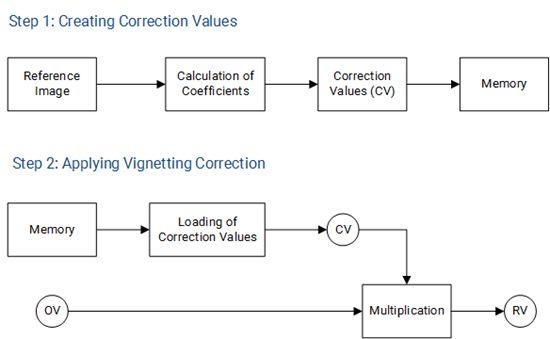

若要移除這些偽影，您必須使用 pylon Viewer 建立一組校正資料。下列圖表說明此程序：

Vignetting Correction 程序圖

在步驟 1 中，系統會計算所有像素的校正值 (CV) 並將其儲存至相機的 Memory 中。在步驟 2 中，如果 VignettingCorrectionMode 參數已啟用，系統會立即移除暗角偽影。若要移除偽影，系統會將校正值與原始像素值 (OV) 相乘，以獲得改良的影像（結果值，RV）。

使用 VignettingCorrectionMode 參數，您可以開啟或關閉校正功能。此參數只有在您使用 pylon Viewer 建立 Vignetting Correction 資料後才會可用。

如果您相機的規格與您建立 Vignetting Correction 資料的相機相似，您也可以使用來自不同相機的 Vignetting Correction 資料。若要這樣做，請遵循下列 步驟。之後，請執行 VignettingCorrectionLoad 命令。

資訊

  • 為獲得最佳效果，請在建立校正資料之前停用所有非線性功能，例如 Light Source Preset 或 Gamma。之後，您可以重新啟用它們。
  • 對於彩色相機，請在建立校正資料之前選擇 Bayer Pixel Format。建立校正資料後，您可以選擇任何 Pixel Format。
  • 執行 Vignetting Correction 時，所產生的參考影像必須顯示出相較於中心的適度邊角變暗。
  • 邊角失光會受到所使用的鏡頭、光圈和焦距的影響。如果您更換了鏡頭、光圈或焦距，則必須建立新的一組 Vignetting Correction 資料。

  • 在變更 Binning 係數的同時， BinningSelector 參數已設定為 Sensor 將會停用 Vignetting Correction。這 VignettingCorrectionMode 參數將會設為 Off，且在發生下列情況之一之前，您將無法再次將其開啟：

    • 您將 binning factor 重設為執行 Vignetting Correction 時所使用的 factor。
    • 您使用新的 factor 再次執行 Vignetting Correction。

範例程式碼#

ace 2 與 boost R Cameras#
// Turn vignetting correction on
camera.BslVignettingCorrectionMode.SetValue(BslVignettingCorrectionMode_On);
// Load vignetting correction data
camera.BslVignettingCorrectionLoad.Execute();

INodeMap& nodemap = camera.GetNodeMap();
// Turn vignetting correction on
CEnumParameter(nodemap, "BslVignettingCorrectionMode").SetValue("On");
// Load vignetting correction data
CCommandParameter(nodemap, "BslVignettingCorrectionLoad").Execute();

// Turn vignetting correction on
camera.Parameters[PLCamera.BslVignettingCorrectionMode].SetValue(PLCamera.BslVignettingCorrectionMode.On);
// Load vignetting correction data
camera.Parameters[PLCamera.BslVignettingCorrectionLoad].Execute();

/* Macro to check for errors */
#define CHECK(errc) if (GENAPI_E_OK != errc) printErrorAndExit(errc)
GENAPIC_RESULT errRes = GENAPI_E_OK;  /* Return value of pylon methods */
/* Turn vignetting correction on */
errRes = PylonDeviceFeatureFromString(hdev, "BslVignettingCorrectionMode", "On");
CHECK(errRes);
/* Load vignetting correction data */
errRes = PylonDeviceExecuteCommandFeature(hdev, "BslVignettingCorrectionLoad");
CHECK(errRes);

# Turn vignetting correction on
camera.BslVignettingCorrectionMode.Value = "On"
# Load vignetting correction data
camera.BslVignettingCorrectionLoad.Execute()
其他相機#
// Turn vignetting correction on
camera.VignettingCorrectionMode.SetValue(VignettingCorrectionMode_On);
// Load vignetting correction data
camera.VignettingCorrectionLoad.Execute();

INodeMap& nodemap = camera.GetNodeMap();
// Turn vignetting correction on
CEnumParameter(nodemap, "VignettingCorrectionMode").SetValue("On");
// Load vignetting correction data
CCommandParameter(nodemap, "VignettingCorrectionLoad").Execute();

// Turn vignetting correction on
camera.Parameters[PLCamera.VignettingCorrectionMode].SetValue(PLCamera.VignettingCorrectionMode.On);
// Load vignetting correction data
camera.Parameters[PLCamera.VignettingCorrectionLoad].Execute();

/* Macro to check for errors */
#define CHECK(errc) if (GENAPI_E_OK != errc) printErrorAndExit(errc)
GENAPIC_RESULT errRes = GENAPI_E_OK;  /* Return value of pylon methods */
/* Turn vignetting correction on */
errRes = PylonDeviceFeatureFromString(hdev, "VignettingCorrectionMode", "On");
CHECK(errRes);
/* Load vignetting correction data */
errRes = PylonDeviceExecuteCommandFeature(hdev, "VignettingCorrectionLoad");
CHECK(errRes);

# Turn vignetting correction on
camera.VignettingCorrectionMode.Value = "On"
# Load vignetting correction data
camera.VignettingCorrectionLoad.Execute()

您也可以使用 pylon Viewer 來輕鬆設定參數。
