參考設計：USB Cable#

隨附提供標準 1 公尺長的 USB 3.0 線材。如果該長度無法滿足您的需求，您可以根據下列要求自行製作線材，或尋找可提供符合這些要求之適當線材的第三方供應商。以下為 USB 3.0 線材的一些基本要求：

• 信號線結構：除了 USB 2.0 原有的電源線與資料線（D+、D-）外，USB 3.0 線材還提供了四個額外的高速資料通道，以組成一對 SuperSpeed 差動對（RX1+/RX1- 與 TX+/TX-）。支援高達 5 Gbps 的全雙工資料傳輸。
• 材料與 Quality：
  • 導體材質應採用高品質銅線（例如無氧銅），以確保低電阻與清晰的信號傳輸。
  • 絕緣材料應符合特定的介電常數與介電損耗，以減少信號衰減與延遲。通常會選擇具有低介電常數（DK）的材料。
  • 屏蔽層必須夠緊密，以減少電磁干擾（EMI）與信號串擾，通常包含一層或兩層金屬箔屏蔽層加上接地編織層。
  • 線材顏色：USB 3.0 線材標準要求內部 SuperSpeed 差動對的線皮應為藍色以便識別，這是 USB 3.0 的獨特識別標誌。
• 長度限制：USB 3.0 標準並未對線材長度做出明確限制。考量到信號衰減與雜訊的影響，在實際工程應用中，線材長度不應超過 3 公尺，否則可能會影響資料傳輸速率與穩定性。
• 介面相容性：線材兩端的 USB 插頭必須符合 USB 3.0 介面標準，以確保與 USB 3.0 設備的實體相容性，同時也必須向下相容 USB 2.0 設備。
• 電氣性能：線材必須通過嚴格的電氣性能測試（包含信號完整性與一致性測試），以驗證其是否符合 USB 3.0 規範所要求的各種指標，例如信號眼圖、輻射、靜電等。

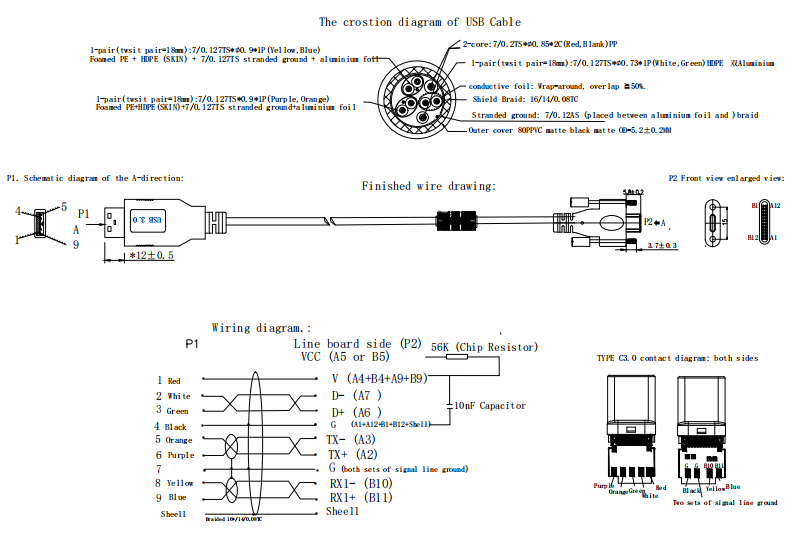

參考設計圖
