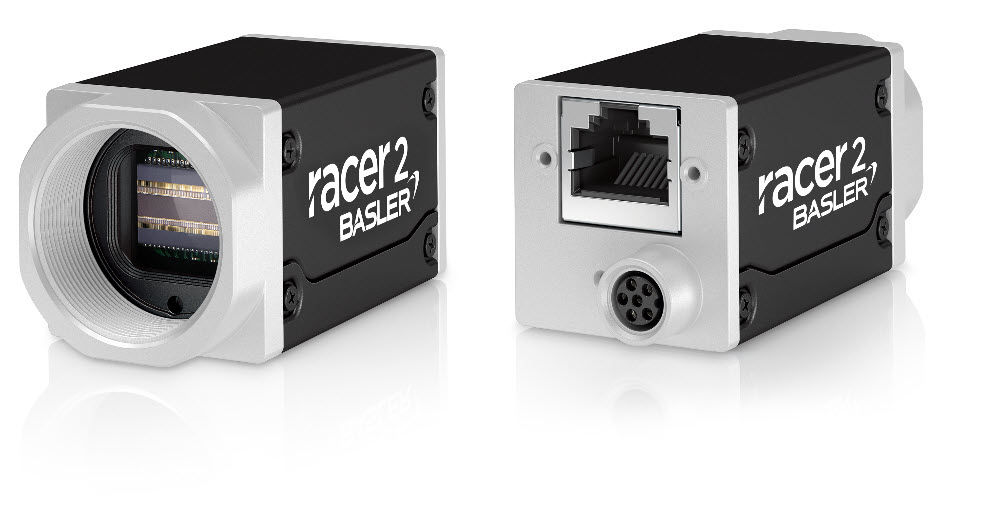

r2L2048-62g5c#
規格#
一般規格#
| r2L2048-62g5c | |
|---|---|
| 解析度 | 2048 x 1 像素 |
| 感光元件類型 | Gpixel GL3504，彩色線性 CMOS，3 行 Global shutter 相機將在擷取時輸出所有三個色道（R、G 和 B）。 |
| 感光元件格式 | 14.34 mm |
| 像素大小 (水平 x 垂直) | 7 x 7 µm |
| 光譜 | 可見光 |
| 行頻 | 請參閱 Line Rates。 亦請參閱 Basler Frame Rate Calculator (baslerweb.com)。 |
| 產品系列 | racer 2 S |
| 單色 / 彩色 | 彩色 (出貨時未配備 IR 濾光片) |
| 圖像數據介面 | Fast Ethernet (100 Mbit/s) Gigabit Ethernet (1000 Mbit/s) 2.5 Gigabit Ethernet (2500 Mbit/s) 5 Gigabit Ethernet (5000 Mbit/s) |
| 影像資料串流協定 | GVSP |
| Pixel Format | 請參閱 Pixel Format。 |
| Sensor Bit Depth | 12 bit |
| 同步化 | 透過硬體觸發 透過軟體觸發 透過自由運行 |
| Exposure Time 控制 | 透過硬體觸發 透過相機 API 進行程式設計 |
| 相機電源要求 | ≈6.2 W（典型值），@ 12–24 VDC（僅透過 I/O 連接器供電） |
| I/O 線路 | 1 個光學耦合輸入線路 2 個通用 I/O (GPIO) 線路 |
| 鏡頭座 | C-mount |
| 尺寸 (長 x 寬 x 高) | 48.9 mm x 29 mm x 29 mm（不含鏡頭座或連接器） 62.2 mm x 29 mm x 29 mm（含鏡頭座與連接器） |
| 重量 | <105 g |
| 符合標準 | CE（包含 RoHS）、UKCA、EAC、UL Listed、FCC、KC、GenICam、GigE Vision、IP30 您的相機型號憑證 如需更多資訊，請參閱 Basler 網站的 Compliance 專區。 |
| 軟體 | Basler pylon Software Suite（6.0 或更高版本） 適用於 Windows、Linux x86、Linux ARM、macOS 和 Android |
| 配件 | Basler Power-I/O 纜線RS-422 M8 6p/開放端 PartnerLED 燈具，適用於線掃描應用 適用於您相機型號的其他配件 |
| 供貨情況與價格 | 請參閱 Basler 網站上的 產品頁面。 |
行頻#
以下線速率是根據預設值（喚醒值）所測得。與預設值不同的情況已於腳註中說明a 。
| 相機設定 | 線速 [kHz] 搭配Sensor Bit Depth 設定為 Bpp8 | 線速 [kHz] ，搭配Sensor Bit Depth ，設定為 Bpp12 |
|---|---|---|
| 影像擷取：透過自由執行 (Free Run) | 62.7（最高） | 44.7 |
| 影像擷取：透過硬體觸發 Exposure Mode：Timed | 62 | 44 |
| 影像擷取：透過硬體觸發 Exposure Mode：Trigger Width Line Start 觸發：透過 GPIO 線路 | 62 | 44 |
| 影像擷取：透過硬體觸發 Exposure Mode：Trigger Controlled Exposure Start 觸發 / Exposure End 觸發： 透過 GPIO 線路 | 62 | 44 |
資訊
- 若將ROI的高度降低至極低值，將會顯著增加UDP 封包的數量，進而可能導致主機端出現過載狀況。
- 若無法達到所需的幀率，請嘗試調整 GigE 傳輸層的設定以優化最終的幀率（例如：封包大小、封包間延遲及頻寬預留）。
- 有關其他設定，請參閱Basler 幀率計算器（baslerweb.com）。
資訊
如果您使用透過 I/O 的外部觸發，可能會導致行頻下降，因為相機的時脈產生器與外部裝置的時脈產生器具有不同的時脈精確度。
請確保在設定相機時不要將行頻設定得太高。
相對量子效率#
量子效率曲線不包含鏡頭特性與光源特性。
IR Cut Filter#
資訊
racer 2 S 彩色相機出貨時未配備 IR Cut 濾光片。如果您使用 LED 光源，則不需要 IR Cut 濾光片。為了達到最佳效能，Basler 建議使用 Basler 產品系列中的 LED 光源。
對於會發出大量紅外光的光源，Basler 建議使用傳輸範圍為 400 nm 至 650 nm、阻擋範圍為 650 nm 至 1100 nm 的 IR Cut 濾光片。
機械規格#
相機尺寸與安裝點#
→ 下載您的 Basler 相機的 CAD/技術圖紙。
資訊
此相機配備 Front II。
鏡頭最大允許侵入深度#
→ 請參閱 Maximum Allowed Lens Intrusion。
安裝說明#
→ 請參閱安裝說明。
應力測試結果#
→ 請參閱 Stress Test Results。
要求#
環境要求#
溫度與濕度#
| 運作時的外殼溫度 | -10–50 °C (14–122 °F) |
| 運作時的濕度 | 20–80 %，相對濕度，無凝結 |
| 儲存溫度 | -20–80 °C (-4–176 °F) |
| 儲存濕度 | 20–80 %，相對濕度，無凝結 |
| 依據 UL 62368-1 標準的外殼溫度 | 最高 70 °C (158 °F) |
| 依據 UL 62368-1 標準的環境溫度 | 最高 30 °C (86 °F) |
散熱#
→ 請參閱 提供散熱。
電力需求#
警告 – 電擊與火災危險 / Risque de choc électrique et d'incendie
未核准的電源供應器可能會導致電擊、火災或兩者皆有。可能會造成嚴重受傷或死亡。
- 您必須使用符合安全特低電壓 (SELV) 與限功率電源 (LPS) 或電源 1 類 (ES1) 與電源 2 類 (PS2) 要求的電源供應器。
- 如果您使用供電集線器 (Powered Hub) 或供電交換器 (Powered Switch)，它們必須符合上述要求。
Les blocs d'alimentation non approuvés peuvent causer des décharges électriques ou des départs de feu, ou les deux. Celles-ci représentent un risque de mort ou de blessure grave.
- Vous devez utiliser un bloc d'alimentation conforme aux exigences Safety Extra Low Voltage (SELV) et Limited Power Source (LPS) ou Electrical Source 1 (ES1) et Power Source 2 (PS2).
- Si vous utilisez un hub alimenté ou un switch alimenté, ils doivent être conformes aux exigences ci-dessus.
注意 – 不正確的電壓可能會損壞相機。
您必須在下方指定的安全操作電壓範圍內提供 I/O 電源。
請勿將負電壓用於 I/O 線路。
相機電源#
透過 I/O 連接器供電：工作電壓為 12–24 VDC。供電電壓不得低於 10.8 VDC。為避免損壞攝影機，供電電壓不得超過 30 VDC。
不支援乙太網路供電 (PoE)。
光耦合 I/O 輸入線#
| 電壓 | 描述 |
|---|---|
| 30 VDC | 絕對最大值。絕不能超過此電壓。否則可能會損壞相機並使保固失效。 |
| 0–24 VDC | 安全操作範圍。 |
| 0–1.0 VDC | 表示邏輯 0（未啟用反相器時）。 |
| >1.0–2.2 VDC | 邏輯位準轉換發生的區域；在此區域中邏輯狀態未定義。 |
| >2.2 VDC | 表示邏輯 1（未啟用反相器時）。 |
- Input current (high-level): <15 mA internally limited
- 輸入電流（高準位）：驅動光耦合器需要 >5 mA
通用 I/O 線#
注意：將不正確的電氣訊號套用到相機的 GPIO 線路可能會嚴重損壞相機。
在將任何外部電路連接至 GPIO 線路之前，請使用 Line Mode 功能將線路設定為輸入或輸出。
請務必套用下方指定的適當輸入或輸出訊號電壓。
作為輸入運作#
| 電壓 | 描述 |
|---|---|
| 30 VDC | 絕對最大值。絕不能超過此電壓。否則可能會損壞相機並使保固失效。 |
| 0–24 VDC | 安全運作範圍。最低外部上拉電壓為 3.3 VDC。 |
| 0–0.8 VDC | 表示邏輯 0（未啟用反相器時）。 |
| >0.8–2.0 VDC | 邏輯位準轉換發生的區域；在此區域中邏輯狀態未定義。 |
| >2.0 VDC | 表示邏輯 1（未啟用反相器時）。 |
- Input current (high-level): <100 μA
- Input current (low-level): <5 mA sink current from the GPIO input line without exceeding 0.8 VDC.
作為輸出運作#
| 電壓 | 描述 |
|---|---|
| 30 VDC | 絕對最大值。絕不能超過此電壓。否則可能會損壞相機並使保固失效。 |
| 3.3–24 VDC | 安全操作範圍。 |
| <3.3 VDC | 不可靠的 GPIO 輸出。 |
- 內部提升電阻：≈650 Ω，附開路集極。許多應用必須提供額外的提升電阻。
- 殘餘電壓 ("on" 狀態)：外殼溫度為 25 °C (77 °F) 且電流為 50 mA 時約 0.4 V。實際殘餘電壓取決於操作溫度、負載電流以及電子元件的製程分佈。
- Leakage current: <60 µA. Actual leakage depends on operating temperature and production spread of electronic components.
- 最大負載電流：50 mA
- 最小負載電流： 未指定。請考慮以下事項：
- 當負載電流較低時，漏電流的影響會更明顯。
- 隨著負載電流減少，輸出的傳播延遲會增加。
- 高阻抗電路通常更容易受到 EMI 的影響。
- 較高的電流會在長電纜中造成較大的電壓降。
如需有關 I/O 線路的更多資訊，請參閱 I/O Control 章節。
電路圖#
→ 請參見 Circuit Diagrams。
線材要求#
乙太網路纜線#
- 請使用高品質的乙太網路線。建議使用具備 S/STP 遮蔽功能的遮蔽式 Cat 6 或更好等級的線材。對於長距離佈線的應用，建議使用 Cat 6a 線材。
- 請使用直通（對接）或交錯乙太網路線。
- 應避免靠近強磁場。
- Basler 建議使用來自 Basler 連接線產品系列的乙太網路線。
I/O 纜線#
- I/O 纜線必須有遮蔽。
- I/O 連接線的截面積必須至少為 0.25 mm²（接近 AWG24）。
- 建議最大電纜長度：10 m
- 相機端連接器：M8 6 針腳公頭，符合 IEC 61076-2-104 標準的 A 標準編碼
- 應避免靠近強磁場。
- 如果您透過 Power over Ethernet 為相機供電，則不會使用 I/O 連接線供電。不過，您仍然可以使用該連接線連接至 I/O 線路。
- Basler 建議使用以下產品的 I/O 纜線： Basler 纜線產品組合:
實體介面#
相機連接器#
乙太網路連接器#
- 100/1000/2500/5000 Mbit/s 與相機的乙太網路連線
- 8 針 RJ45 插孔
- 建議的對應連接器：8 針 RJ45 插頭（卡入式或附鎖緊螺絲）
- 使用鎖緊螺絲時，請注意螺絲的水平方向。
I/O 連接器#
- 電源供應器
- M8 6 針腳母頭連接器
- 建議的對接連接器：M8 6 針腳公頭，符合 IEC 61076-2-104 標準的 A 標準編碼
狀態 LED#
表示相機運作中（LED 亮起 = 相機運作中）。
可以透過設定以下選項永久關閉 LED： DeviceIndicatorMode 參數設為 Inactive.
LED 狀態#
| LED 狀態 | 含義 |
|---|---|
| 關閉 | 無電源 |
| 恆亮綠色 | 已上電，已建立網路連線 |
| 重複閃爍綠色（3 短 – 3 長 – 3 短），直到排除錯誤 | 系統錯誤（例如內部錯誤） |
| 重複閃爍綠色（3 長），直到排除錯誤 | 使用者錯誤（例如溫度錯誤） |
| 交替：亮綠色 / 關閉 | 連線中斷（已上電，但無 GigE 連線） |
| 交替：亮綠色 / 深綠色 | 正在分配 IP 位址 |
| 恆亮綠色，伴隨週期性的短暫暗燈階段 | 網路衝突 |
連接器接腳配置#
| 接腳 | Line | 功能 |
|---|---|---|
| 1 | - | 12–24 VDC 相機電源 |
| 2 | Line 1 | 光耦合 I/O 輸入線 |
| 3 | - | 光耦合 I/O 線路的接地 |
| 4 | Line 2 | 通用 I/O (GPIO) 線路 |
| 5 | Line 3 | 通用 I/O (GPIO) 線路 |
| 6 | - | 相機電源與通用 I/O (GPIO) 線路的接地端 |
注意事項#
→ 請參閱 Safety Instructions (ace, ace 2, racer 2 S)。
安裝#
→ 請參閱 Camera Installation。
→ 請參閱設定 GigE Line Scan Cameras以取得更多資訊。
功能#
→ 請參閱 Features。
